一、分中前的準備工作
1.選擇合適的探頭:根據工件尺寸和精度要求,選擇測量范圍和精度匹配的接觸式探頭。
2.安裝探頭:將探頭安裝在加工中心的刀庫或測頭架上,確保安裝牢固,不干涉其他刀具。
3.連接探頭信號線:將探頭信號線與加工中心控制系統的探頭接口可靠連接。
4.標定探頭:使用標準球或標準環對探頭進行標定,建立探頭坐標系,保證測量精度。
5.清潔測量面:使用無塵布或氣槍清潔工件測量面,去除油污和碎屑,提高測量準確性。
二、探頭分中操作步驟
1.創建探頭程序:在加工中心控制系統中,創建探頭測量程序,定義測量路徑和參數。
-對于孔類特征,定義測量點數、直徑范圍、深度等。
-對于軸類特征,定義端面位置、測量線數等。
2.粗定位工件:手動或自動將工件定位到探頭測量范圍內,控制工件與探頭的間隙。

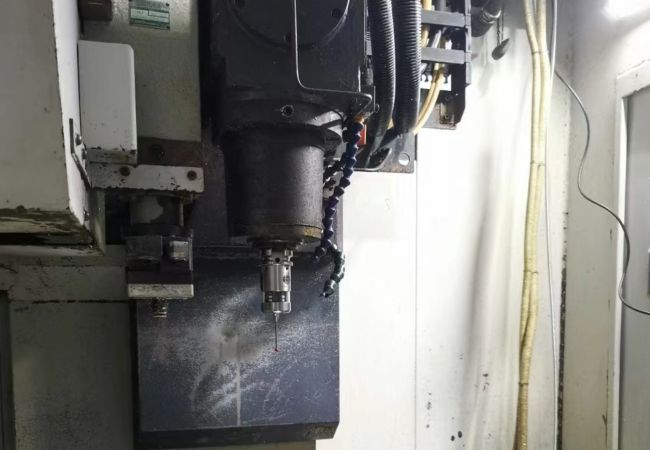

3.執行探頭程序:啟動探頭測量程序,探頭自動移動到測量起點,緩慢接近工件表面。
-當探頭觸發測量信號時,記錄觸發點坐標。
-探頭自動退回安全高度,移動到下一測量點。
-重復測量動作,直至完成所有測量點。
4.生成測量報告:根據多個測量點的坐標數據,擬合計算出孔或軸的中心坐標。
-計算實際中心相對于編程零點的偏移量。
-生成圖形化的測量報告,直觀展示中心偏差。
5.調整工件或程序:根據測量報告,調整工件位置或修改加工程序,使實際中心與目標中心重合。
-松開并重新裝夾工件,消除定位誤差。
-在加工程序中添加坐標偏移指令,補償中心偏差。
三、分中結果的應用
1.提高加工精度:通過探頭分中,實現工件實際位置與加工程序的精確匹配,提高加工尺寸和同軸度精度。
2.縮短裝夾時間:采用探頭自動測量和補償,減少手工對正和示教的時間,提高準備效率。
3.優化加工路徑:根據分中結果,優化刀具切入和切出路徑,避免空切和撞刀,延長刀具壽命。
4.監控加工質量:通過探頭定期測量關鍵尺寸,掌握工件加工狀態,及時發現和處置質量缺陷。
四、注意事項
1.正確選擇探頭:針對不同工件特征和精度要求,選用合適的探頭類型和規格。
2.定期校準探頭:建立探頭標定和校準周期,定期使用標準件校準探頭,確保測量準確性。
3.合理布置測量點:根據工件形狀和精度要求,優化測量點的數量和分布,兼顧效率和精度。
4.控制測量力:調整探頭測量力大小,平衡測量穩定性和工件變形風險,尤其是薄壁零件測量。
5.防護探頭安全:加工過程中,注意避免探頭與工件、刀具、卡盤等發生干涉碰撞。
五、小結
加工中心探頭分中是實現高精度加工和自動化生產的有效途徑,掌握探頭分中的操作要領和注意事項,能夠顯著提升加工水平。建議在實踐中,針對特殊工件優化測量方案,平衡測量效率和精度,持續改進分中流程。漢測擁有先進的探頭產品和豐富的應用經驗,期待為您提供專業的探頭方案,協助您打造精密制造的核心競爭力,推動產業智能化發展!
