隨著數控機床的發展，應對高速重載工況的能力越來越受到重視。以往的滾動導軌和滑動導軌由于各自的特點，很難單獨應對這樣的工況，于是出現了滾動和滑動相結合的復合導軌。

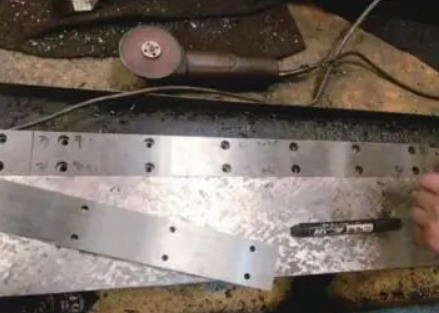

1.用鋼條替換滾動導軌。

機床外圍護板和工作臺導向護板拆除后，在鑄鐵導軌的兩側嵌入鋼制導軌。每根鋼導軌由10根鋼筋拼接而成，用螺絲固定在鑄鐵底座上，螺絲孔用銅塞堵住。拆卸鋼筋時，應先拔出銅塞。拆卸銅塞的步驟如下:①在銅塞中心鉆一個5 mm的中心孔。②用直徑為6mm的絲錐在鉆孔上攻絲。③將螺紋銷擰入良好的螺紋中，使用拔銷器慢慢拔出銅塞。使用上述方法，反復從兩側的軌道條上取下插頭，每個插頭12個，共240個插頭。

2.滾滑復合導軌的工作原理及故障分析

滾動導軌和塑料滑動導軌相結合的滾滑復合導軌(見圖1)。鑄鐵矩形導軌面內側嵌有鋼條，采用直線循環滾柱軸承實現滾動摩擦，以減少摩擦，使工作臺以滑動摩擦和滾動摩擦的形式在導軌上運動。預埋鋼筋由合金鋼硬化后磨削而成，其硬度在60HRC以上。鋼棒表面有一層硬化層。磨損到一定程度后，淬硬層出現大量裂紋，機床工作臺出現遲滯和爬行。要及時更換滾動導軌的預埋鋼筋和滑動導軌的軟帶，保證各平面的精度。

3.滾滑組合導軌面的精度保證

機床滾滑復合導軌面在出廠前由大型導軌銑床一次性加工完成。安裝完成后，需要在復合導軌面上重新打磨更換后的鑲鋼條，以滿足導軌使用精度的要求。由于條件的限制，我們沒有一次性使用導軌磨等大型設備對更換后的復合導軌面進行加工，而是采用修磨磨配的方式對鋼筋和鑄鐵導軌面進行調整，最終確保新更換的鋼筋和鑄鐵導軌的平面度誤差小于0.01mm)用鋼筋測量每個位置的安裝槽深度尺寸。由于滾滑復合導軌的表面是整體加工成型的，鋼筋安裝時安裝槽的深度是不規則的。用深度尺依次測量槽深，以16.50mm的數值為基準，可以直觀地看到左右鋼筋的深度變化(見表1)。

4.更換滑動導軌軟帶。

工作臺以滑動摩擦的形式隨鑄鐵導軌運動，工作臺與鑄鐵導軌之間有一條軟帶作為滑動摩擦的介質。工作臺與導軌的結合面需要刮磨，并安裝新的導軌軟帶。拆下舊的導軌軟帶，將工作臺背面的三個平面刮磨到相應的精度，然后用專用膠安裝導軌軟帶。同時，檢查工作臺背面四個角的直線滾柱軸承。仔細檢查后，發現四個直線滾子軸承狀況良好，應在充分潤滑和維護后重新安裝。

總結

導軌作為重型數控機床的核心部件，其力學性能影響機床的精度和精度保持。滾滑復合導軌作為一種新型導軌，結合了滾動導軌和滑動導軌的優點，可以使重型數控機床獲得更大的承載能力和優良的動態性能。因此，研究滾滑復合導軌的結構和動態特性對提高我國高檔重型數控機床的整體性能具有重要意義。
