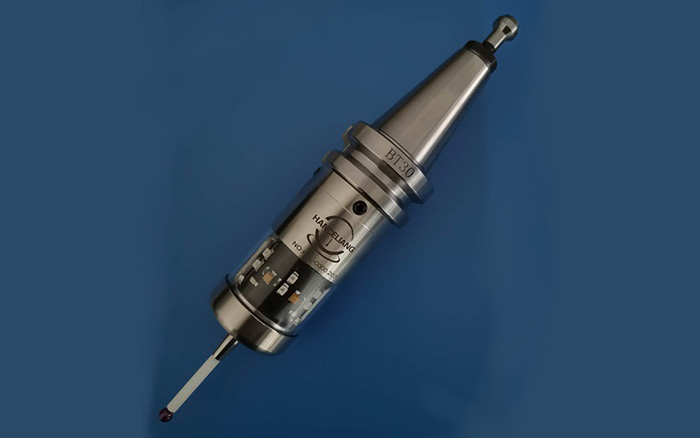

標準測量軟件包括下列測量功能:
測頭標定循環
功能簡介:測頭首先進行標定,是保證測量精度的必要條件。
本軟件提供偏心的標定、直徑的標定、長度的標定、矢量半徑的標定。
測頭保護定位移動
功能簡介:測頭在進行移動時,若發生觸發,自動控制移動停止,防止撞壞測頭。
內孔/外圓測量
功能簡介:本程序用于測量內外圓的中心坐標及直徑,其中心坐標可以用來自動設定工件坐標系,若被測量的圓是采用圓弧插補方式加工而成,可根據其直徑的測量結果修正刀具偏置量。此外也可以用直徑測量結果來監測尺寸超差情況。
凸臺及凹槽尺寸、位置測量
功能簡介:本程序用于測量出凸臺及凹槽的中心坐標及寬度,其中心坐標可以用來自動設定機床的工件坐標系,其寬度測量值可以用來監測尺寸超差情況、修正刀具偏置量等。
單一平面位置測量
功能簡介:本程序用于測量X或Y或Z向單一平面的坐標值。所測得的坐標值通常用來自動設定機床工件坐標系,但也可以用于判斷尺寸是否超差。若該平面是使用刀具偏置通過插補的方式加工而成,也可根據測量結果自動修正刀具的半徑或和長度補償量。
內外拐角測量
功能簡介:該循環用于測量一直角內拐角或外拐角的頂點坐標,所測得的坐標值用來自動設定機床的工件坐標系。
使用方法:在調用測量程序前,要先把測頭定位到起始位置。然后調用測量程序開始進行測量,循環結束后,測頭自動返回起始位置。
第四軸測量(X向或Y向)
功能簡介:本程序用于測量工件的基準面與機床坐標軸(X向或Y向)的夾角,據此自動設定機床第四軸的坐標零點。使第四軸坐標為零時,基準面與坐標軸平行。
XY平面角度測量
功能簡介:程序通過對工件的某一表面上的兩點進行X軸或Y軸方向的測量,得出該表面與X+方向的夾角,為后續裝夾及加工提供幫助。
三點內外圓測量
功能簡介:本程序通過三點測量得出內孔/外圓的中心坐標及直徑。所測得的中心坐標可以用來自動設定機床的坐標系。測出的直徑值可用于判斷尺寸是否超差。如內孔或外圓是使用刀具半徑補償通過圓弧插補的方式加工而成,也可根據測量的直徑自動修正刀具的半徑補償量。
孔心距測量
功能簡介:本程序用于測量兩個內孔的孔心距。
