軸承是現代機械的重要組成部分。其主要作用是支撐機械旋轉體,降低其運動過程中的摩擦系數,保證其旋轉精度。今天簡單說一下軸承的分類。
根據運動元件的摩擦特性,軸承可分為滾動軸承和滑動軸承。

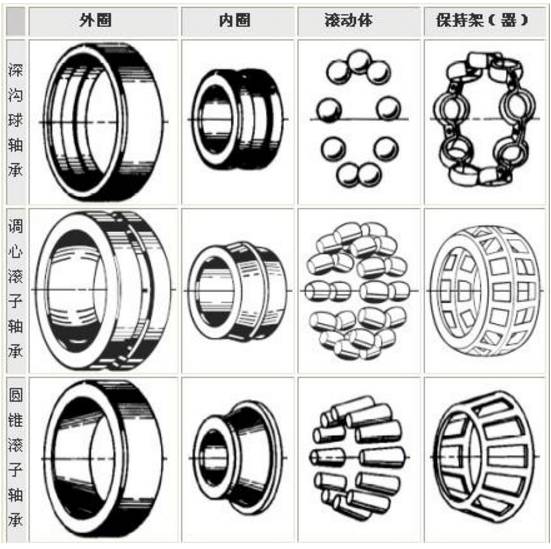

滾動軸承常用深溝球軸承、圓柱滾子軸承和推力球軸承。其中,滾動軸承已經標準化、系列化,一般由外圈、內圈、滾動體、保持架四部分組成。
深槽滾珠軸承
深溝球軸承主要承受徑向載荷,也可以同時承受徑向載荷和軸向載荷。當它只承受徑向載荷時,接觸角為零。深溝球軸承在徑向游隙較大時,具有角接觸軸承的性能,可以承受較大的軸向載荷。深溝球軸承的摩擦系數很小,極限轉速也很高。
深溝球軸承是最具代表性的滾動軸承,應用廣泛。適用于高速甚至極高速運行,非常耐用,不需要經常維護。這種軸承具有摩擦系數小、極限轉速高、結構簡單、制造成本低、容易達到較高的制造精度等優點。尺寸和形式多樣,廣泛應用于精密儀器、低噪聲電機、汽車、摩托車、通用機械等行業,是機械行業應用最廣泛的軸承。主要承受徑向載荷,但也承受一定量的軸向載荷。
圓筒形滾柱軸承
圓柱滾子軸承,滾動體是圓柱滾子向心滾動軸承。圓柱滾子和滾道是線性接觸軸承。承載能力大,主要承受徑向載荷。滾輪與領圈擋塊之間的摩擦力小,適合高速旋轉。根據有無法蘭,有NU、NJ、NUP、N、NF等單列軸承,也有NNU、NN等雙列軸承。
或內圈、外圈無擋邊的圓柱滾子軸承,其內圈和外圈可相對軸向移動,故可用作自由端軸承。內圈和外圈一側有雙法蘭,圈另一側有單法蘭的圓柱滾子軸承,可以承受一定程度的一個方向的軸向載荷。一般采用鋼板沖壓保持架或銅合金車削實心保持架。然而,它們中的一些使用聚酰胺形狀的保持架。
軸向接觸球軸承
推力球軸承設計用于承受高速時的推力負荷,由一個帶有滾珠滾動用滾道槽的墊圈形圈組成。由于套圈呈墊狀,推力球軸承可分為平底墊型和調心球面墊型兩種。此外,這種軸承能承受軸向載荷,但不能承受徑向載荷。
推力球軸承由座圈、軸圈和鋼球保持架組件組成。與軸配合的軸環和與外殼配合的座環。推力球軸承只適用于承受一個軸向載荷和低轉速的零件,如起重機吊鉤、立式水泵、立式離心機、千斤頂、低速減速器等。軸承的軸圈、座圈和滾動體是分離的,可以單獨裝配和拆卸。
