PT螺紋,NPT螺紋,G螺紋,公制螺紋的區別

發布日期:2022-11-16 09:44:12  點擊次數:1856

NPT,PT,G都是管螺紋。

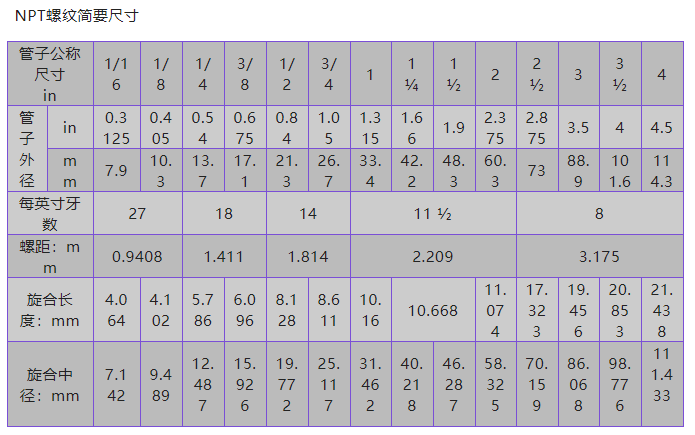

是NPT國家(美國)管螺紋的縮寫,屬于美標60度錐管螺紋,在北美使用。國家標準見GB/T12716。


PT管螺紋是55度密封圓錐管螺紋的縮寫,屬于惠氏螺紋家族,多用于歐洲和英聯邦國家。常用于水、煤氣管行業,錐度規定為1: 16。國家標準見GB/T7306。


g是55度無螺紋密封管螺紋,屬于惠氏螺紋家族。符號G代表圓柱螺紋。國家標準見GB/T7307。


另外,螺紋中的1/4、1/2、1/8標記是指螺紋尺寸的直徑,單位為英寸。業內人士通常用點來稱呼螺紋尺寸,一英寸等于八點,四分之一英寸等于兩點,以此類推。


g是管螺紋(管)的總稱。55度和60度的劃分是功能性的,俗稱管圈。也就是說,螺紋是由圓柱面加工而成的。


g俗稱管錐,即螺紋加工成圓錐面,常見于水管接頭,國標標注為Rc。


公制螺紋用螺距表示,美制和英制螺紋用每英寸螺紋數表示,這是它們最大的區別。


公制螺紋是60度等邊螺紋,英制螺紋是等腰55度螺紋,美制螺紋是60度。


公制螺紋使用公制單位,美國和英國螺紋使用英制單位。


管螺紋主要用于連接管道,其內外螺紋緊密配合。有兩種直管和錐管。公稱直徑是指連接管道的直徑。顯然,螺紋直徑大于公稱直徑。1/4、1/2和1/8是英制螺紋的公稱直徑,單位為英寸。


螺紋角度:公制和美制螺紋60度,英制螺紋55度,TM水管螺紋30度,SM縫紉機螺紋和BC螺紋也是60度,公制梯形螺紋30度,英制梯形螺紋29度,平臺螺紋(TW29度TR和TM30度)。


普通螺紋:公制螺紋m;英制;UNEF UNE美國總部


管螺紋:英制PS、PT、PF;美國NPS、NPT、NPTF、NPSM


管口螺紋:CTV和TV 1/4-20外徑為1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350)。


英制螺紋:根據公稱尺寸和每英寸的齒數。


比如1/4"-20,3/4"-10,1"-8,1/4"-20表示公稱尺寸為1/4,即大徑為6.35mm(25.4除以4=6.35),以此類推。
