作為數控加工中心的程序員,你首先要對數控加工的流程非常熟悉,刀具和數控零件的知識必不可少。在編程之前,首先要對模型進行分析,比如模具加工要用什么設備,粗加工要用多大的刀具,精銑要用多大的刀具,刀具的長度或剛度是否達標等等。這就需要充分了解刀具的性能和選擇。
數控刀具必須適應數控機床高速、高效、自動化程度高的特點。一般來說,它們應該包括通用切割工具、通用連接手柄和少數特殊手柄。刀柄連接在工具上,安裝在機床的動力頭上,所以已經逐漸標準化、系列化。數控刀具的分類主要包括以下幾個依據。
根據刀具結構,可分為:
整體式刀具:刀具是一體的,由毛坯制成,不分體;
焊接刀具:如用焊接方法連接的焊接刀具,分為刀頭和刀桿;
專用工具:如復合工具、減震工具等。
刀具的選擇:
在數控加工中,刀具的選擇直接關系到加工精度、加工表面質量和加工效率。選擇合適的刀具,設置合理的切削參數,可以使數控加工以最低的成本和時間達到最佳的加工質量。
總之,刀具選擇的總原則是:安裝調整方便,剛性好,耐用度高,精度高。在滿足加工要求的前提下,盡量選擇較短的刀柄,提高刀具加工的剛性。

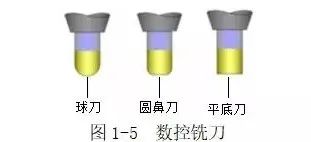

數控銑刀在形狀上主要分為平底刀(端刀)、圓頭刀和球形刀。

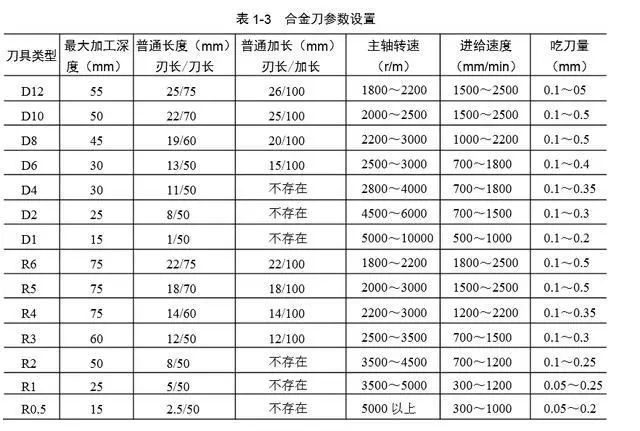

合金工具參數
在實際加工中,經常用端銑刀加工平面零件的周邊,用高速鋼端銑刀(白鋼刀)加工直凸臺和溝槽,用硬質合金刀片的玉米銑刀加工毛坯表面,用球銑刀、環銑刀、錐銑刀和盤銑刀加工一些三維輪廓和變斜面輪廓。而合金刀剛性好,不易產生彈性刀,用于精加工模具時效果最佳。與白鋼刀一樣,金刀也有側刃,精銑銅鑼直壁時常用。
