這種操作方法適用于用標準鉆頭在臥式車床上鉆孔,對鉆孔深度和尺寸精度要求高的零件加工。

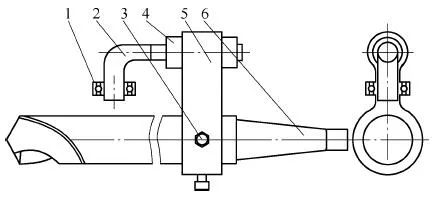

在旋轉零件上鉆孔是車床操作員最常見的操作。在生產中,為了精確控制鉆孔深度,作者研制了一種用標準鉆頭在臥式車床上鉆孔定深的裝置,如圖1-99所示。
1-軸承2-連桿3-緊定螺釘4-固定螺母5-支撐環(huán)6-鉆頭
使用時,將支撐環(huán)插入鉆頭內,調整好位置后,用緊定螺釘將支撐環(huán)固定在鉆頭上,然后將帶軸承的連桿安裝在支撐環(huán)內,調整鉆孔深度,用兩個固定螺母固定連桿位置。
該裝置的特點是:①軸承與連桿過盈配合,當零件鉆孔深度達到尺寸要求時,軸承轉動,從而達到精確定位孔深的目的。②根據孔的深度,調整緊定螺釘或固定螺母的位置,可以快速調整鉆孔深度。③適用于用標準鉆頭在臥式車床上批量生產鉆孔零件。
