疊模也叫疊模，有兩種方式:疊模不旋轉和疊模旋轉。旋轉模具技術有兩種:旋轉模具技術和內置旋轉機構的模具技術。其特點是兩種組分可以同時注射，大大縮短了產品的生產周期。此外，熱流道疊層注塑模具可以充分發揮注塑機的產能，節省人力和設備資源，大大提高生產效率。

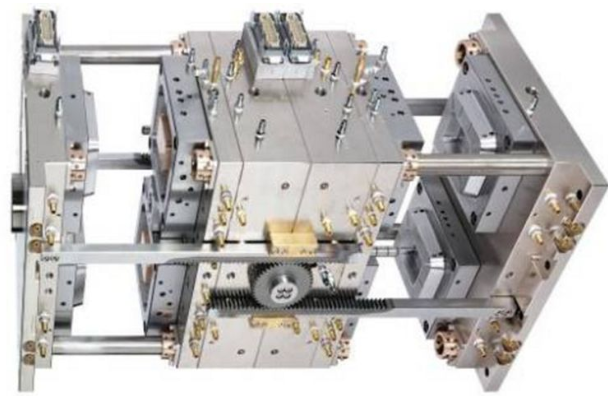

01堆疊式模具的特點1)與常規模具不同的是，堆疊式注塑模具的型腔分布在兩個或兩個以上的層次上，以重疊的方式排列，即相當于將多個模具堆疊在一起。最常見的雙層模具通常由兩個單層模具背靠背安裝而成，分型面通常由齒輪齒條機構保持同步打開。

2)通常注塑機與常規模具配合使用時，其本身的注射量和開模行程只使用額定值的20%~40%，沒有充分發揮注塑機的性能。與常規模具相比，雙層模具的生產效率比標準模具高近100%，合模壓力僅比標準模具高10%左右。大大提高設備利用率和生產率，降低注塑成本。

3)疊層注塑模具最適合成型大型平板件、淺腔殼體件、小型多腔薄壁件和需要批量生產的零件。

雙模技術也可以同時生產兩種不同的產品。例如，第一個模具生產一種產品，而第二個模具生產另一種產品。這些產品可以是相同或不同的材料，相同或不同的顏色和其他組合。例如，第一層模具可用于注射容器蓋，第二層模具可用于注射容器體。

雙層熱流道注射模設計要點

注塑機最大注射量

疊層熱流道注射模具的熱流道板和中心主噴嘴中的材料不影響模具所需的注射量，可以忽略不計。注塑機所需的注射量是標準模具的近兩倍。

注塑機的注射壓力

注射壓力的檢查主要是檢查注射壓力是否能滿足成型的需要。而疊層熱流道模具采用熱流道技術，但由于工藝和投影面積的增加，疊層熱流道模具所需的注射壓力比單層冷流道模具大。在校核注射壓力時，應根據各種塑料的注射過程和計算機模擬流動分析來確定塑料件的注射壓力，然后與注射機的額定注射壓力進行比較。

注塑機的最大鎖模力

疊層注塑模具的型腔背靠背排列，理論鎖緊力不增加。但由于疊層注射模的中心主噴嘴和分流板增加了流道，塑料件加上澆注系統在分型面上的投影面積增加了。而且由于疊層導致流道伸長，壓力損失比常規單層模具大，注射壓力相應增加，導致型腔壓力增加，因此鎖模力有所增加。校核時根據同一單層模具所需的鎖模力，增加10%~15%的鎖模力比較安全。

注射成型機的開模行程

層壓注射模具在兩個層面打開模具，并推出塑料零件。在校核開模行程時，需要采用相同傳動比的齒輪齒條或肘桿連桿開模裝置等同步開模機構，其開模行程是最大開模行程單層模具的兩倍。

主噴嘴長度

中央主噴嘴不能太長或太短，這樣當模具閉合時，中央主噴嘴不會超過注塑機噴嘴在底座中后退或前進的最大距離。由于分型時中心主噴嘴隨模具中部移動，因此應確保開模后中心主噴嘴仍留在定模內，以防止中心主噴嘴頭部的溢流滴落到定模的型腔壁內。

澆注系統

疊層注射模熱流道澆注系統能很好地傳遞注射壓力，有利于提高塑件成型質量，易于實現自動化生產。但對塑料品種有一定要求，熱流道系統價格昂貴。

模具溫度控制系統

模具溫度是影響塑件成型質量的重要因素之一。在設計疊層注射模時，應始終如一地控制各型腔的溫度條件。對于疊層式熱流道注射模具，為了減少熱流道系統因熱傳導造成的熱量損失，應減少模具與熱流道板的接觸面積，并設置相應的隔熱墊。

開模機構

為了使塑件收縮均勻，塑件在各型腔中的停留時間(冷卻時間)應相等，因此疊層注塑模具應保證各型腔的分型面同時打開。疊層注射模的開模機構通常采用齒條驅動機構和機械連桿機構。前者技術性能更好，更經濟，但后者更靈活。

脫模機構

根據冷卻時間相等的要求，疊層注射模應同時頂出每個型腔中的塑件。

它由一臺雙材料注塑機，一套雙層模具，一個可以來回旋轉180°的中間模板組成。注塑機第一次注塑完成后，冷卻后開模，中間模板會按照設計要求旋轉180°。附接到模芯的第一注射模制零件將轉向第二腔，且接著模具將閉合以進行注射。這樣，第一次噴射和第二次噴射同時進行。從第二次注射開始，每次打開模具時，共塑產品在第二層模具中模制一次。

旋轉模具技術是共注技術中的一項難點技術，它與機器、模具制造技術和系統控制技術高度集成。它具有疊模共成型和旋轉模板共成型的優點:鎖模力小，可以用鎖模力小的注塑機生產更大尺寸的塑料件。此外，它比機器人更精確，周期時間更短，生產效率更高，非常適合產量大或生產周期長的共成型件的生產。
