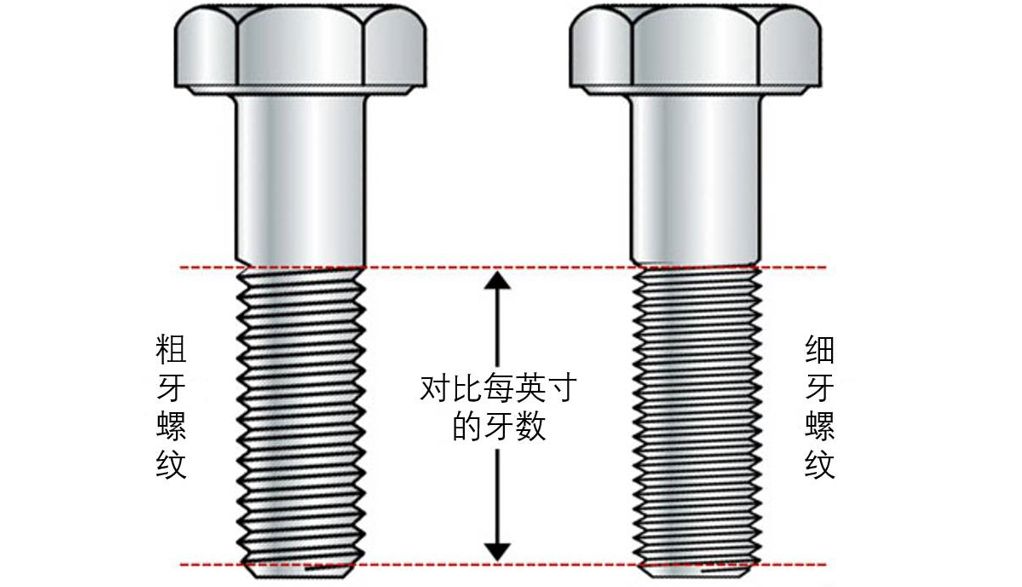

試問精細到何種程度的螺紋可以稱為細牙螺紋?我們不妨這樣來定義,所謂粗牙螺紋,可以定義為標準螺紋;而細牙螺紋是相對粗牙而言的,在同一公稱直徑下,每英寸所含的牙數不同,也就是螺距不同,粗牙螺距大,而細牙螺距小。也就是說,對于1/2-13和1/2-20兩種規格來說,前者就是粗牙而后者就是細牙。因此表示為1/2-13UNC和1/2-20UNF。
既然同一個公稱直徑存在兩種不同的螺紋規格,那么粗牙與細牙螺紋如何選用呢?
01 粗牙螺紋
所謂粗牙其實就是指標準螺紋,在無特殊說明下,我們一般購買的不銹鋼螺絲等緊固件都是粗牙。
粗牙螺紋的特點是具有較高的強度,互換性好,且有標準可對照,一般來說粗牙應該作為最優選擇;
與細牙螺紋比,因螺距大,螺紋升角也大,自鎖性就差,在振動環境需加裝防松墊圈、自鎖裝置等;優點是拆裝方便,與之配套的標準件齊全,容易互換;
粗牙螺紋標注時不需要標注螺距,如M8、M12-6H、M16-7H等,主要做聯接螺紋使用。
02
細牙螺紋
細牙和粗牙正好相反,是為了補充粗牙螺紋滿足不了的特殊使用要求而規定的,細牙螺紋也有螺距系列,細牙的螺距更小,因此其特點是更利于自鎖、防松,且牙數更多,可降低泄露的作用,達到密封的效果。在一些精密場合,細牙的不銹鋼螺絲更方便精確控制、調整。
缺點是抗拉值、強度較粗牙低,且螺紋容易損傷,不建議多次拆裝,與之配套的螺母等緊固件也許同等精確,尺寸稍有誤差,容易使得螺絲螺母同時損壞。
細牙螺紋主要用在液壓系統的公制管件,機械傳動件,強度不足的薄壁件,受空間限制的機內件及自鎖性要求較高的軸上等。細牙螺紋標注時必須標注螺距,以示與粗牙螺紋的區別。

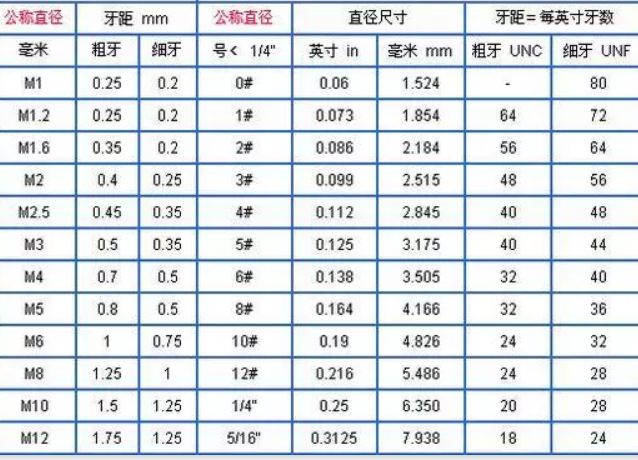

螺紋標準螺距表
03
粗牙與細牙螺紋如何選用
粗牙螺紋與細牙螺紋螺絲在用途上都是做緊固用。
細牙螺絲一般用來鎖薄壁零件和對防振要求比較高的零件。細牙螺紋的自鎖性能好,因此抗振動防松的能力強,但由于螺紋牙深度淺,承受更大的拉力的能力比粗牙螺紋差。
在不采取防松措施時細牙螺紋的防松效果比粗牙的好一些,一般用于薄壁零件和對防振要求比較高的零件。
做調節用時,細牙螺紋更具有優點。細牙螺紋的缺點:不適合在組織過分粗大、強度差的材料上應用,擰緊力偏大時,容易滑絲。
