金屬經(jīng)過淬火獲得高硬度的鋼俗稱淬火鋼，其組織一般為馬氏體，硬度可在50～65HRC，淬火鋼在難切削材料中占有較大比重。它的傳統(tǒng)加工工藝基本是采用磨削，但磨削效率低，且淬火后對一些薄壁、復(fù)雜零件進行磨削加工，工件極易產(chǎn)生變形，影響加工精度和質(zhì)量。目前，由于高硬度刀具材料的出現(xiàn)和發(fā)展，采用車、銑、鏜等刀具，來替代傳統(tǒng)的磨削工藝，已成為國內(nèi)外切削加工淬火鋼的一種趨勢。

一、淬火鋼切削加工的特點

淬火鋼切削加工的特點如表7-4所示。

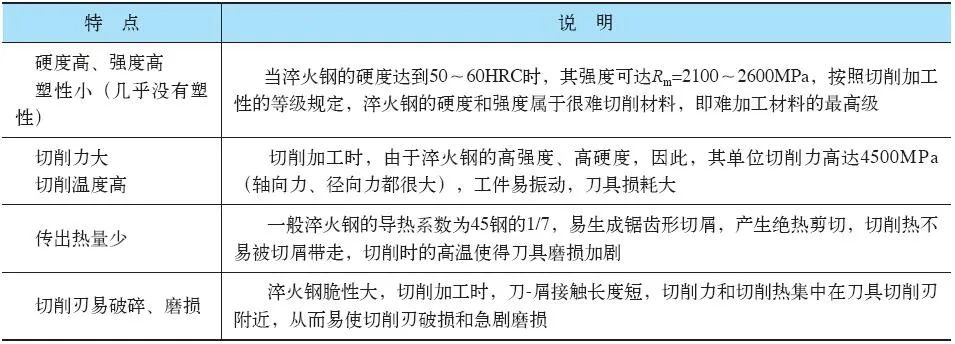

表7-4 淬火鋼切削加工的特點

二、切削淬火鋼的具體措施

切削淬火鋼的具體措施如表7-5所示。

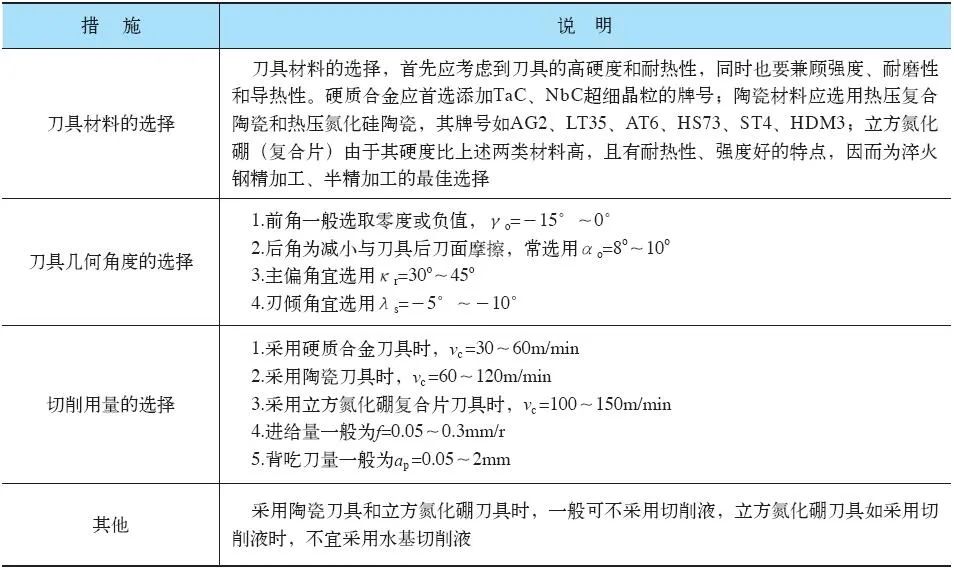

表7-5 切削淬火鋼的具體措施

來源：部分選自《數(shù)控刀具選用指南》第六章第三節(jié) 淬火鋼的切削加工，僅做學(xué)習(xí)用，版權(quán)歸原作者所有，如涉及版權(quán)問題侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本平臺聯(lián)系，我們將及時更正、刪除，謝謝。
