你知道車、銑、刨、磨、鉆、鏜分別能達到什么樣的精度公差等級嗎?
公差等級是指確定尺寸精確程度的等級,國標規定分為20個等級,從IT01、IT0、IT1、IT2~I(xiàn)T18, 數字越大,公差等級(加工精度)越低,尺寸允許的變動范圍(公差數值)越大,加工難度越小。
產品零部件按功用的不同,需要達到的加工精度不同,選擇的加工形式和加工工藝也不同。本文介紹車、銑、刨、磨、鉆、鏜等常見的幾種加工形式所能達到的加工精度。

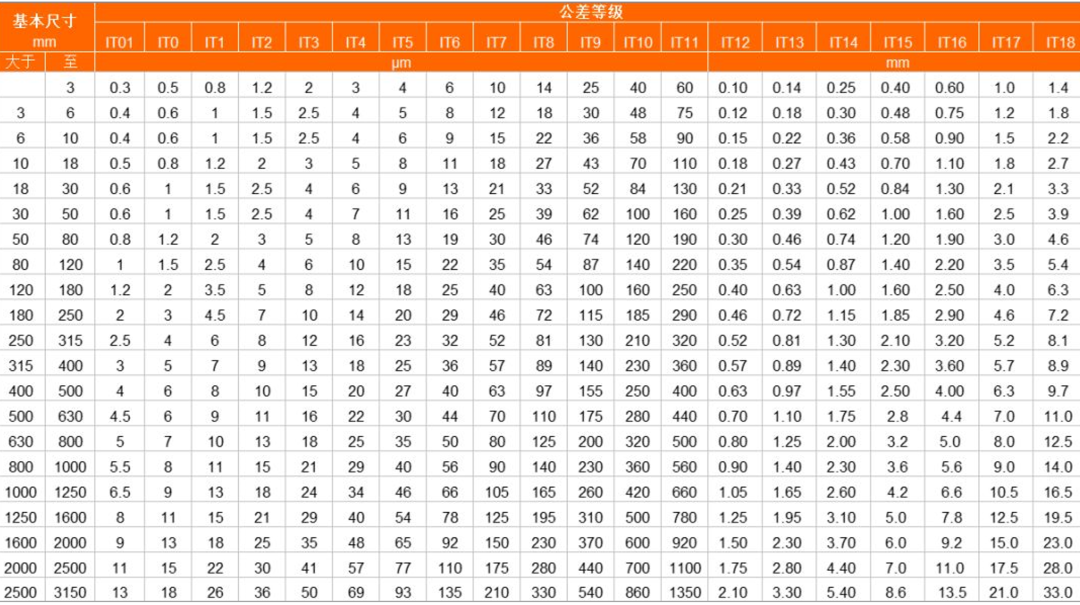

IT標準公差等級表
注:基本尺寸小于1mm時,無IT14至IT18
01車削
工件旋轉,車刀在平面內作直線或曲線移動的切削加工。車削一般在車床上進行,用以加工工件的內外圓柱面、端面、圓錐面、成形面和螺紋等。
車削加工精度一般為IT8~IT7,表面粗糙度為1.6~0.8μm。
1)粗車力求在不降低切速的條件下,采用大的切削深度和大進給量以提高車削效率,但加工精度只能達IT11,表面粗糙度為Rα20~10μm。
2)半精車和精車盡量采用高速而較小的進給量和切削深度,加工精度可達IT10~IT7,表面粗糙度為Rα10~0.16μm。
3)在高精度車床上用精細修研的金剛石車刀高速精車有色金屬件,可使加工精度達到IT7~IT5,表面粗糙度為Rα0.04~0.01μm,這種車削稱為"鏡面車削"。
1)粗刨加工精度可達IT12~IT11,表面粗糙度為25~12.5μm。2)半精刨加工精度可達IT10~IT9,表面粗糙度為6.2~3.2μm。3)精刨加工精度可達IT8~IT7,表面粗糙度為3.2~1.6μm。
