機械零件設計如何考慮結構工藝性

發布日期:2022-04-29 09:56:45  點擊次數:5627

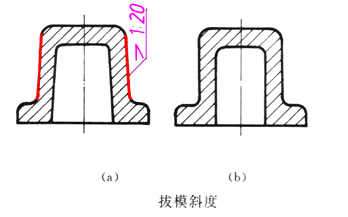

用鑄造的方法制造零件毛坯時,為了便于在砂型中取出模樣,一般沿模樣拔模方向作成約1:20的斜度,叫做拔模斜度。因此在鑄件上也有相應的拔模斜度,如下圖a所示。這種斜度在圖上可以不予標注,也不一定畫出,如下圖b所示;必要時,可以在技術要求中用文字說明。


二、鑄造圓角

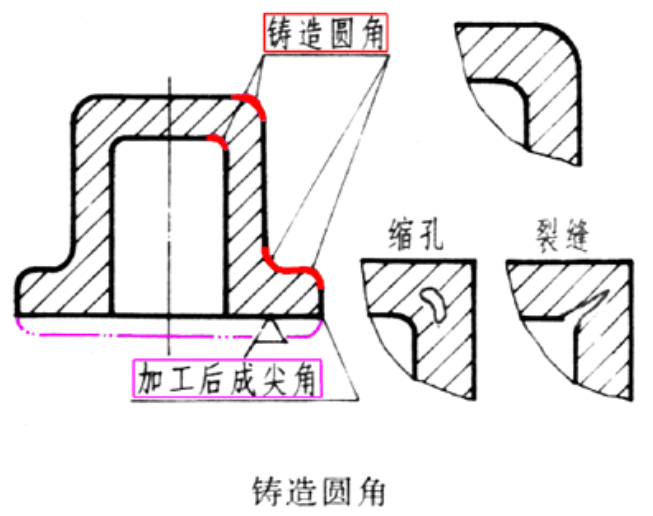

在鑄件毛坯各表面的相交處,都有鑄造圓角(下圖),這樣既能方便起模,又能防止?jié)茶T鐵水時將砂型轉角處沖壞,還可以避免鑄件在冷卻時產生裂縫或縮孔。鑄造圓角在圖上一般不予標注,常常集中注寫在技術要求中。下圖所示的鑄件毛坯的底面(作為安裝底面),需要經過切削加工。這時,鑄造圓角被削平。

三、鑄件壁厚
在澆鑄零件時,為了避免各部分冷卻速度的不同而產生縮孔或裂縫,鑄件壁厚應保持大致用等或逐漸變化,如下圖所示。


02、零件加工面的工藝結構


一、倒角和倒圓
如下圖所示,為了去除零件的毛刺、銳邊和便于裝配,在軸或孔的端部,一般都加工成倒角;為了避免因應力集中而產生裂紋,在軸肩處往往加工成圓角的過渡形式,稱為倒圓。

二、螺紋退刀槽和砂輪越程槽
在切削加工中,特別是在車螺紋和磨削時,為了便于退出刀具或使砂輪可以稍稍越過加工面,常常在零件的待加工面的未端,先車出螺紋退刀槽或砂輪越程槽,如下圖所示。

螺紋退刀槽和砂輪越程槽的結構尺寸系列,可查表。


三、鉆孔結構
用鉆頭鉆出的盲孔,在底部有一個120°的錐角,鉆孔深度指的是圓柱部分的深度,不包括錐坑,如下圖a所示。在階梯形鉆孔的過渡處,也存在錐角120°的圓臺,其畫法及尺寸注法,如下圖b所示。
用鉆頭鉆孔時,要求鉆頭軸線盡量垂直于被鉆孔的端面,以保證鉆孔準確和避免鉆頭折斷。下圖表示了三種鉆孔端面的正確結構。

四、凸臺和凹坑

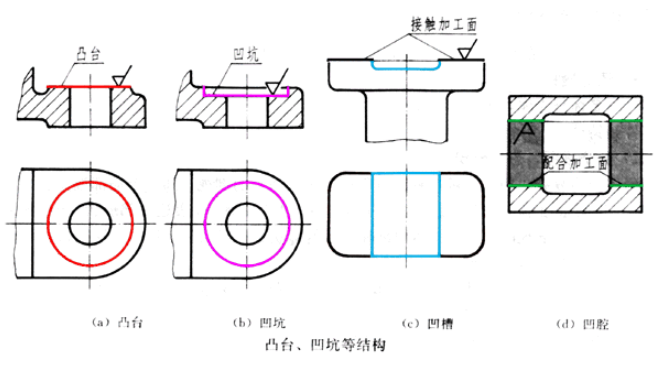

零件上與其它零件的接觸面,一般都要加工,為了減少加工面積,并保證零件表面之間有良好的接觸,常常在鑄件上設計出凸臺、凹坑。下圖a、b是螺栓連接的支承面做成凸臺或凹坑的形式;下圖c、d是為了減少加工面積,而做成凹槽或凹腔的結構。
