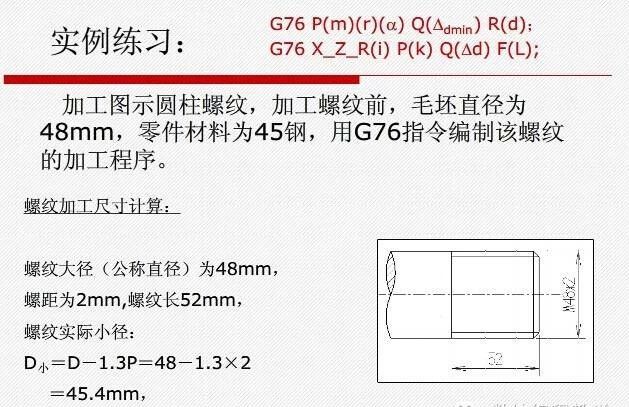

G76格式:
G76 P(m)(r)(a) Q(△dmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(△d) F(f)

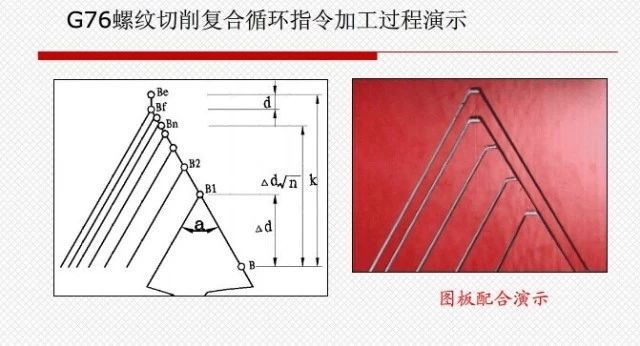

說明:f、公制螺紋螺距。F 指令值執行后保持有效,加工公制螺紋可以省略輸入F(I),系統以當前保持的公制螺紋螺距作為F值;I為英制螺紋每英寸的螺紋牙數α、為螺紋牙型角,即刀尖角度,可在80、60、55、30、29、0六種角度中選擇u、絕對指令時為螺紋終點C的X軸坐標值:增量指令時為螺紋終點C,相對循環起點A在X袖向的距離。w、為絕對指令時螺紋終點C的Z軸坐標值:增量指令時為螺紋終點C相對循環起點A在Z軸向的距離。i、螺紋錐度,螺紋起點與螺紋終點X 軸絕對坐標的差值(單位:mm,半徑值)。未輸入i 時,系統按i=0(直螺紋)處理;k、為螺紋牙型高度,其為半徑值。
d、為精加工余量,其為半徑值。
△dmln、為最小切削深度。即每刀切削深度,深度△d(}、小于此值時,以該值進行切削,其為半徑值?!鱠 、為第一次切削深度.其為半徑值。
