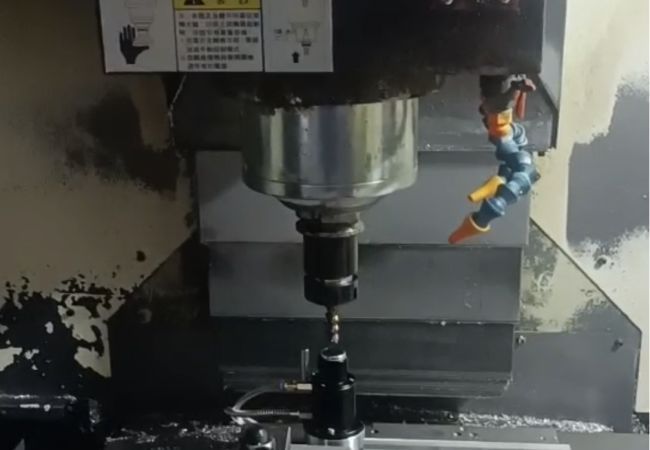

自動對刀儀的安裝是確保其正常工作和精確測量的關鍵步驟。以下是漢測測量自動對刀儀的一般安裝流程和注意事項:
1.準備工作
-仔細閱讀產品說明書
-準備必要的工具(如內六角扳手、水平儀等)
-清潔安裝區域,確保無灰塵和油污
2.選擇安裝位置
-選擇機床工作臺上合適的位置
-確保不影響機床正常運動范圍
-考慮電纜布線和信號傳輸?shù)谋憷?/p>
3.固定底座
-在選定位置標記安裝孔
-根據說明書鉆孔(如果需要)
-使用合適的螺栓固定底座
4.水平調整
-使用精密水平儀調整底座水平
-必要時使用墊片進行微調
5.安裝對刀儀本體
-小心地將對刀儀放置在底座上
-按說明書要求固定對刀儀
6.電氣連接
-連接信號線和電源線
-確保線路走向不會影響機床運動
-對于無線型號,安裝電池并檢查信號強度
7.軟件設置
-在機床控制系統中安裝對刀儀驅動程序
-配置對刀儀參數(如觸發閾值、測量模式等)
8.校準
-按照說明書進行初始校準
-使用標準量塊驗證測量精度
9.測試運行
-進行多次測試對刀操作
-驗證不同類型刀具的對刀效果
10.安全檢查
-檢查所有固定螺栓的緊固程度
-確認電纜布線安全,不會被機床移動部件碰到
11.文檔記錄
-記錄安裝參數和初始校準數據
-保存所有相關文檔,以備將來參考
安裝注意事項:
1.避免安裝在高振動區域
2.確保對刀儀周圍有足夠的空間進行維護
3.考慮環境因素,如溫度變化、切削液飛濺等
4.對于高精度應用,可能需要考慮溫度補償
常見問題及解決方法:
1.信號不穩定
-檢查電纜連接
-確認無線信號強度(針對無線型號)
2.測量精度不滿足要求
-重新校準
-檢查安裝平面的平整度
3.對刀儀與機床干涉
-重新評估安裝位置
-調整機床行程限位
安裝后的維護建議:
1.定期檢查固定螺栓的緊固程度
2.保持對刀儀清潔,特別是測量面
3.定期進行校準檢查
4.更新軟件和固件到最新版本
高級應用:
-考慮與機床防護系統集成,增加安全性
-利用高級數據分析軟件,優化對刀過程
如果您在安裝過程中遇到任何困難,或需要針對特定機型的詳細指導,請隨時聯系漢測測量的技術支持團隊。我們的專業人員可以提供遠程或現場的安裝支持,確保您的自動對刀儀安裝正確并發揮最佳性能。
您是否對安裝過程中的某個特定步驟有疑問?或者您需要針對您的特定機床型號的安裝建議?
