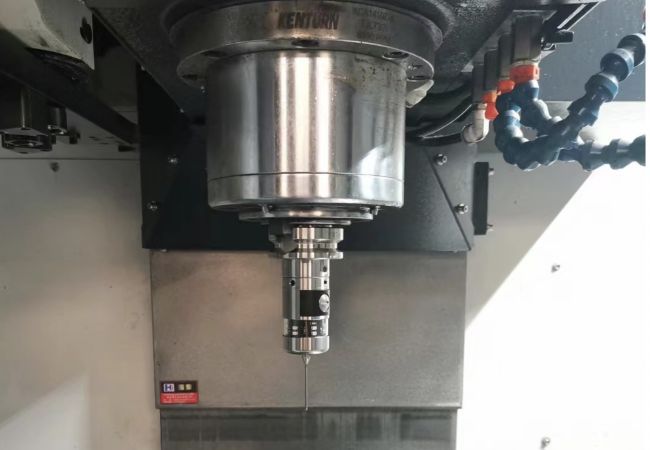

機加工偏差的標注是工程圖紙中非常重要的一部分,它直接影響到產品的制造精度和質量控制。以下是漢測機加工偏差標注的主要方法和注意事項:
1.基本標注方法
a)尺寸公差:
-示例:?50±0.02
-含義:直徑50mm,允許偏差為+0.02mm或-0.02mm
b)形位公差:
-使用特殊符號表示,如圓度、平面度、垂直度等
-示例:?0.01
-含義:圓度公差為0.01mm
c)表面粗糙度:
-使用Ra值表示
-示例:Ra1.6
-含義:表面粗糙度為1.6μm
2.常用公差標注方式
a)極限偏差法:
-示例:50+0.02
-0.01
-含義:尺寸允許的上偏差為+0.02mm,下偏差為-0.01mm
b)基本偏差制:
-示例:?50H7
-含義:使用ISO標準公差等級,H7表示特定的公差范圍
c)對稱公差:
-示例:50±0.05
-含義:允許的上下偏差均為0.05mm
3.特殊標注方法
a)不等偏差:
-示例:30+0.05
-0.02
-含義:上偏差和下偏差不相等
b)最大實體要求:
-符號:M
-用于指定在最大實體條件下的要求
c)最小實體要求:
-符號:L
-用于指定在最小實體條件下的要求
4.注意事項
a)一致性:
-在整個圖紙中保持標注方式的一致性
b)清晰度:
-確保標注清晰可讀,避免混淆
c)合理性:
-根據實際加工能力和功能要求設定合理的公差
d)經濟性:
-避免過于嚴格的公差要求,以降低制造成本
e)參考標準:
-遵循相關國家或國際標準,如ISO、ASME等
5.高級標注技巧
a)統計公差:
-使用統計方法定義公差,適用于大批量生產
b)幾何尺寸和公差(GD&T):
-更復雜的標注系統,考慮了部件的功能關系
c)關鍵特性標注:
-對產品性能至關重要的尺寸使用特殊符號標注
6.常見錯誤
a)過度約束:
-避免在同一特征上重復或矛盾的公差要求
b)公差堆積:
-考慮裝配中的公差累積效應
c)忽視基準:
-確保正確定義和使用測量基準
7.數字化趨勢
a)3D模型標注:
-直接在3D模型上添加公差信息
b)智能公差分析:
-使用軟件工具進行公差優化和分析
正確的機加工偏差標注不僅能確保零件的制造精度,還能有效控制成本,提高生產效率。在實際應用中,應根據產品的具體要求和制造能力,選擇最合適的標注方法。同時,持續學習和更新標準知識,以適應不斷發展的制造技術和標準變化。
