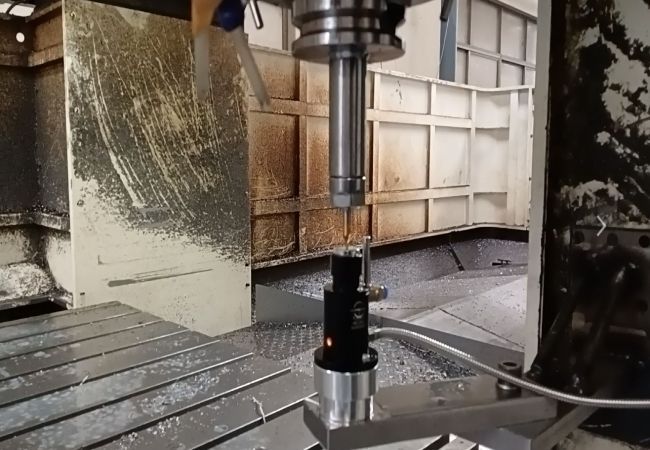

CNC對刀儀超程報警是一種常見的安全警告,用于防止機床部件之間的碰撞和潛在的設備損壞。當機床的運動超出預設的安全范圍時,這種報警就會觸發。漢測為您介紹,以下是關于這一問題的詳細說明:
報警原因:
1.參數設置不當:
-對刀儀的行程參數設置不正確。
-機床軟限位設置過于保守。
2.刀具長度異常:
-使用了超出預期長度的刀具。
-刀具長度測量或輸入錯誤。
3.工件坐標系偏移:
-工件原點設置不當,導致相對位置錯誤。
4.機械故障:
-限位開關故障或位置偏移。
-傳動系統出現問題,如絲杠間隙過大。
5.程序錯誤:
-對刀程序中的坐標值設置不合理。
-G代碼中存在邏輯錯誤。
解決方法:
1.檢查參數設置:
-復查并調整對刀儀的行程參數。
-確認機床軟限位設置的合理性。
2.驗證刀具信息:
-重新測量刀具長度并更新刀具數據庫。
-檢查刀具補償值是否正確。
3.校正工件坐標系:
-重新設置工件零點。
-驗證所有坐標系偏移值。
4.機械檢查:
-測試并校準限位開關。
-檢查機床各軸的機械精度。
5.程序優化:
-仔細審查對刀程序,確保所有運動指令在安全范圍內。
-考慮添加中間檢查點,分段進行對刀。
6.增加安全緩沖:
-在對刀程序中增加安全距離。
-使用較低的進給速度接近對刀點。
7.系統診斷:
-運行機床自診斷程序,檢查各系統功能。
-更新CNC控制系統固件,如有可用更新。
預防措施:
1.定期維護:
-按計劃進行機床和對刀儀的維護和校準。
2.操作培訓:
-確保操作人員充分了解對刀流程和安全規程。
3.程序測試:
-新程序首次運行時使用單段方式或空運行模式。
4.建立檢查清單:
-制定對刀前的檢查清單,包括參數驗證和安全檢查。
5.使用模擬軟件:
-在實際操作前,使用CNC模擬軟件測試對刀程序。
通過系統性地排查和解決超程報警問題,可以大大提高CNC加工的安全性和效率。始終將安全放在首位,確保設備和人員的安全是處理任何CNC操作問題的首要原則。
