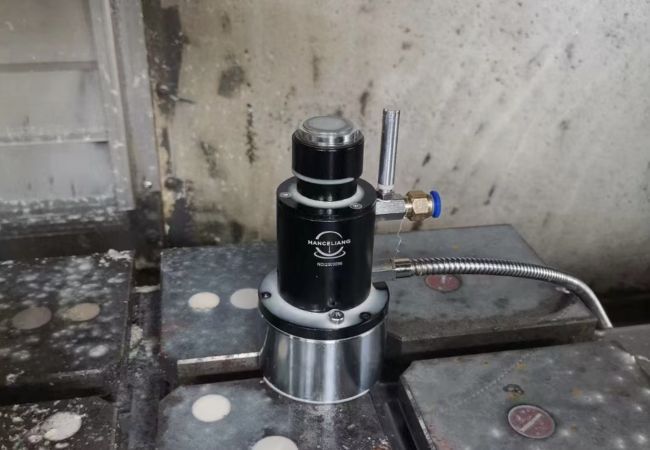

CNC對刀儀程序

發布日期:2024-08-01 17:15:38  點擊次數:5822

CNC對刀儀程序是一段用于控制數控機床自動完成對刀過程的指令集。這些程序通常由G代碼組成,用于指導機床如何移動、測量和設置刀具參數。漢測為您介紹,以下是典型的CNC對刀儀程序結構和內容:


程序結構:

1.程序開始:

-通常以程序編號開始,例如:O1000(對刀程序)

2.安全位置移動:

-G00G90G54X0Y0Z100

(快速移動到工件坐標系的安全高度)

3.調用對刀循環:

-M98P9810

(調用子程序9810,這通常是預設的對刀循環)

4.對刀測量:

-G65P9023Z-250.F500

(使用宏程序9023進行Z軸方向的測量,最大行程-250mm,進給速度500mm/min)

5.刀具補償:

-G43H01

(應用刀具長度補償,使用補償號01)

6.返回安全位置:

-G00G90G54X0Y0Z100

7.程序結束:

-M30

示例程序:

```

O1000(CNC對刀儀程序)

G00G90G54X0Y0Z100

M98P9810(調用對刀子程序)

G65P9023Z-250.F500

G43H01

G00G90G54X0Y0Z100

M30

```

注意事項:

1.具體的程序代碼可能因機床控制系統和對刀儀型號而異。

2.某些高級對刀儀可能需要更復雜的程序,包括多個方向的測量。

3.程序中的參數(如Z軸行程、進給速度)需要根據實際情況調整。

4.安全考慮至關重要,程序應包含足夠的安全措施以防止碰撞。

5.在實際使用前,應在空運行模式下仔細測試程序。

6.對于不同的刀具,可能需要不同的對刀程序。

7.一些現代CNC系統提供圖形化界面來生成對刀程序,簡化了編程過程。

通過正確編寫和使用CNC對刀儀程序,可以大大提高加工效率和精度,減少人為錯誤,實現自動化生產。
