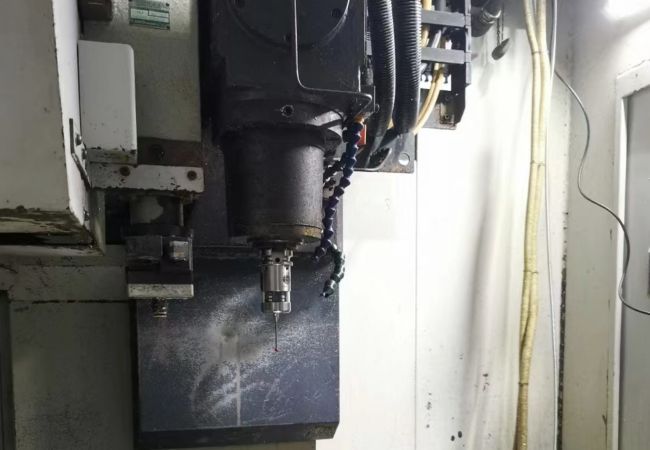

加工中心測頭是用于在機床上快速測量工件尺寸、位置的自動化測量工具。蘇州漢測為您介紹,使用步驟通常如下:
(一)安裝和連接測頭
1.將測頭安裝在刀庫中的專用位置或主軸上
2.連接測頭信號線到機床探針接口
3.在機床系統中設置測頭參數(測頭類型、觸發閾值等)
(二)標定測頭
1.使用標準球或環規對測頭進行標定
2.建立測頭坐標系,確保測量精度
(三)編寫測頭程序
1.根據工件特征選擇測量位置和策略
2.編寫測頭運動和探測邏輯,包括移動、探測、記錄數據等
3.設置安全措施,如速度限制、避免碰撞等
(四)執行測量程序
1.將待測工件固定在加工中心工作臺上
2.運行測頭程序,自動完成測量
3.系統記錄并分析測量數據
(五)應用測量結果
1.計算工件實際尺寸和位置偏差
2.自動修正刀具補償參數或工件坐標系
3.調整后續加工程序,補償加工誤差
(六)維護和保養
1.定期清潔測頭,防止碎屑和油污影響測量
2.檢查測頭是否損壞,必要時進行修復或更換
3.定期對測頭進行重新標定,確保測量精度
總之,加工中心測頭可通過自動化測量簡化工件檢驗流程,減少人工誤差,提高加工效率和質量。但使用時需正確安裝設置,合理編程,并做好維護保養,以發揮測頭的最大效能。
