機床對刀儀原理

發布日期:2024-06-18 14:44:42  點擊次數:3662

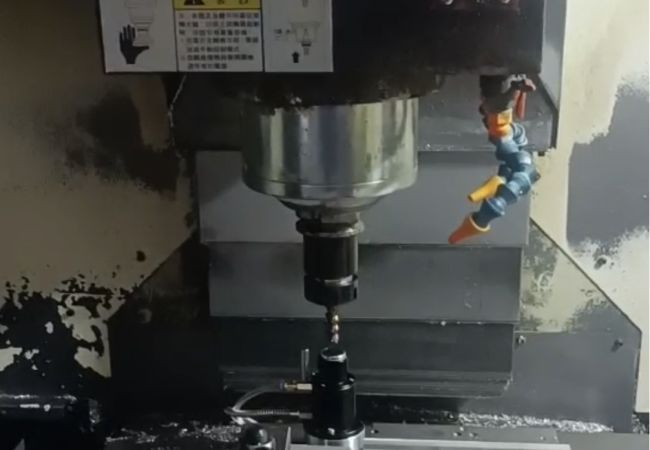

機床對刀儀是一種用于數控機床中設置和校驗工具長度和徑向位置的專用裝置。它大大減少了設定工具參數的時間,提高了加工精度和效率。蘇州漢測機床對刀儀的原理基于觸覺反饋或電子感應,以確保刀具與工件的正確對位。


原理和類型

機床對刀儀主要有兩種類型,分別基于不同的工作原理:

1.觸發式對刀儀(機械式或觸點式)

-工作原理:當?shù)毒呓佑|對刀儀的觸點時,對刀儀內部的機械結構會移動,觸發一個微動開關或電路,生成一個信號。這個信號被傳送到數控系統,用來計算刀具的具體位置(包括長度和半徑)。

-應用:觸發式對刀儀簡單易用,適用于大多數標準機床操作,特別是在刀具長度需要精確測量時。

2.無觸點式對刀儀(激光或光電式)

-工作原理:無觸點式對刀儀使用激光或其他光電傳感器來檢測刀具的位置。當?shù)毒叽┻^(guò)激光束或光電傳感器的檢測區域時,傳感器記錄下刀具的位置信息,并將這些信息發送到控制系統。

-應用:這種對刀儀提供了非接觸式的測量,避免了可能由于物理接觸造成的刀具損傷。它特別適用于脆弱或高精度的刀具設置。

主要特點和優勢

-提高精度:通過精確測量,對刀儀能夠減少人為誤差,提高加工的重復精度和質量。

-節省時間:自動化的對刀過程比手動測量更快,大大縮短了機床的設置時間。

-減少損耗:尤其是無觸點式對刀儀,可以避免因接觸而可能對刀具或?qū)Φ秲x自身造成的損傷。

-易于集成和使用:現代對刀儀設計易于集成到現有的CNC系統中,并且操作簡單,用戶易于學習和使用。

使用場景

機床對刀儀廣泛應用于各種數控機床中,如銑床、車床、鉆床等,特別是在精密制造和高效生產的環境中。它們是汽車、航空航天、模具制造等行業中不可或缺的工具。

結論

機床對刀儀是提高數控機床加工精度和效率的關鍵工具。選擇合適的對刀儀類型(觸發式或無觸點式),可以根據具體的應用需求和操作環境來優化生產流程。正確的對刀儀不僅能提高產品質量,還能降低生產成本,提高工作效率。
