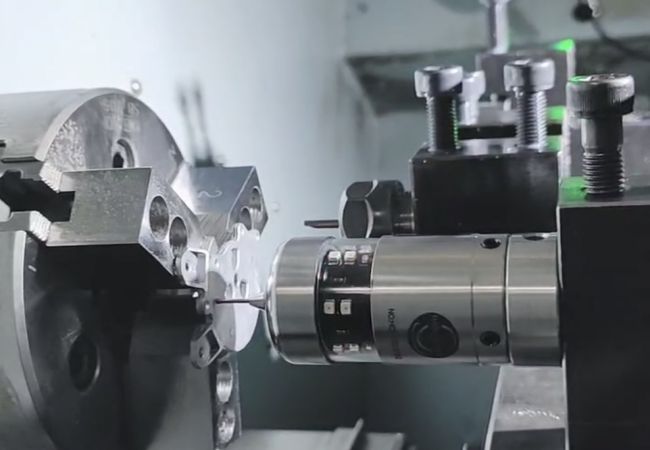

無線機床探頭的應用與實踐

發布日期:2024-06-03 16:10:13  點擊次數:3819

一、無線機床探頭的工作原理

1.數據采集:探頭通過接觸式或非接觸式的傳感器,采集工件表面的位置、尺寸等信息。

-觸發式探頭:當探針接觸工件時,產生觸發信號,記錄當前探頭的空間坐標。

-測量式探頭:探頭在工件表面連續掃描,實時采集表面輪廓的坐標數據。


2.無線傳輸:將采集的數據通過無線通訊模塊發送至接收器,實現探頭與數控系統之間的數據交換。

-射頻傳輸:采用2.4GHz等ISM頻段,實現探頭與接收器之間的可靠通信。

-紅外傳輸:通過紅外發射器和接收器,實現短距離的數據傳輸。

3.供電方式:探頭內置電池或采用無線供電技術,擺脫數據線和電源線的束縛。

-電池供電:內置可充電鋰電池,續航時間可達數月至數年。

-無線供電:通過電磁感應、超聲波等方式,為探頭提供持續、穩定的電能。

二、無線機床探頭的優勢

1.提高測量靈活性:無需布線,探頭可在機床工作空間內自由移動,適應復雜工件的測量需求。

2.縮短測量準備時間:無需頻繁插拔數據線,減少探頭安裝和拆卸的時間,提高測量效率。

3.避免電纜磨損:傳統有線探頭的電纜易受切屑、冷卻液的影響,導致絕緣層磨損,引發測量故障。

4.簡化機床結構:取消走線槽、拖鏈等電纜保護裝置,簡化機床設計,降低制造成本。

5.易于系統集成:通過標準的無線通訊協議,實現探頭與數控系統、測量軟件的無縫集成。

三、無線機床探頭的應用場景

1.復雜工件測量:針對異形件、曲面件等復雜工件,無線探頭可靈活調整測量位置和角度,獲取全面的測量數據。

2.大尺寸工件測量:針對大型航空航天、能源裝備等大尺寸工件,無線探頭可在較大范圍內移動,實現一次裝夾測量。

3.高精度測量:采用高分辨率傳感器和先進的數字信號處理技術,無線探頭可實現亞微米級的測量精度。

4.多探頭協同測量:通過多個無線探頭的協同工作,實現工件不同部位的同時測量,縮短檢測周期。

5.在機測量與過程控制:將無線探頭集成到數控機床上,實現工件加工過程中的在線測量和實時補償,提高加工精度和效率。

四、無線機床探頭的關鍵技術

1.無線通訊可靠性:采用跳頻、加密等技術,提高無線通訊的抗干擾能力和數據安全性。

2.低功耗設計:通過智能休眠、能量采集等技術,延長電池使用壽命,實現探頭的長期無人值守。

3.高速數據處理:采用高性能MCU和FPGA,實現探頭數據的實時采集、濾波、壓縮和傳輸。

4.環境適應性:探頭外殼采用耐高溫、抗腐蝕的材料,內部電路進行三防處理,適應惡劣的加工環境。

5.標準化接口:探頭與接收器之間采用標準的通訊協議和數據格式,實現探頭的互換性和通用性。

五、無線機床探頭的應用實踐

1.航空發動機葉片測量:采用無線測頭對復雜曲面葉片進行掃描測量,實現葉型檢測和匹配。

2.汽車車身在線測量:在白車身總拼生產線上,采用無線測頭對車身關鍵特征進行在線測量,控制裝配質量。

3.風電葉片測量:采用大測量范圍的無線測頭,對風電葉片型面和厚度進行快速掃描,評估制造質量。

4.齒輪測量:采用高精度無線測頭,對齒輪的齒形、齒向、節曲線等進行綜合測量,優化齒輪加工工藝。

5.五軸聯動檢測:在五軸機床上集成無線測頭,實現復雜曲面零件的加工中測量和補償,提高五軸加工精度。

六、無線機床探頭的發展趨勢

1.多傳感器融合:集成觸發式、測量式、視覺等多種傳感器,實現多源數據的綜合采集和分析。

2.智能化:探頭內置智能芯片,具備自診斷、自適應、自學習等功能,實現測量過程的自優化。

3.高速化:采用高速數據傳輸和并行處理技術,提高探頭的數據吞吐量和實時響應能力。

4.集成化:將探頭與刀具、刀庫等集成為一體化測量單元,實現測量與加工的無縫銜接。

5.網絡化:探頭通過工業以太網、5G等通訊手段接入智能制造系統,實現測量數據的遠程監控和云端分析。

七、小結

以上就是漢測為您總結的,無線機床探頭是實現智能制造的重要使能器,通過先進的無線通訊、傳感測量、數據處理等技術,突破傳統有線探頭的應用局限,極大地提升了機床測量的靈活性、高效性和智能化水平。隨著制造業的數字化轉型,無線探頭與數控系統、制造執行系統、大數據平臺的深度融合,將驅動加工和檢測模式的革命性變革,為高端裝備制造業插上騰飛的翅膀。中國制造企業應加快無線探頭技術的自主研發和產業化應用,搶占智能制造的技術制高點,引領行業邁向高質量發展的新時代。
