一、測頭測量的原理
1.接觸式測量:測頭在接收到接觸信號后,觸發測頭與機床之間的信號傳輸,從而獲取測量點的空間坐標。
-機械式測頭:通過彈簧、電接點等機械裝置實現接觸檢測。
-電子式測頭:采用應變電阻、壓電陶瓷等敏感元件,實現高靈敏度的接觸檢測。
2.掃描式測量:測頭以恒定接觸力連續掃描工件表面,高頻采集被測表面的坐標數據。
-模擬掃描:通過彈性元件和傳感器,將測頭偏轉量解析為連續的模擬信號。
-數字掃描:測頭內置數字傳感器,直接輸出被測表面的三維坐標。
二、測頭的選型與安裝
1.測頭的選擇:根據測量對象的材質、尺寸、精度等要求,選擇合適類型和規格的測頭。
-針對尺寸測量,選擇測量范圍匹配、重復精度高的測頭。
-針對輪廓測量,選擇觸發靈敏度高、方向性好的矢量測頭。
2.測頭的安裝:將測頭安裝在三坐標測量機、數控機床、機器人等設備的測頭架上。
-機械安裝:使用螺釘、卡盤等緊固件,保證安裝剛度和重復性。
-電氣連接:連接測頭信號線和控制系統,確保信號傳輸?shù)姆€(wěn)定性和實時性。
3.測頭標定:建立測頭坐標系與機床坐標系之間的位置關系,消除安裝誤差。
-采用標準球、標準環等已知尺寸的量具,采集測頭在多個空間位置的坐標值。
-通過坐標擬合,計算出測頭球心相對于機床原點的偏移量和方向余弦。
三、測頭測量的應用
1.工件找正:通過測頭采集工件表面的若干點坐標,計算工件實際位置和姿態。
-方法一:通過測量工件的外輪廓特征,如平面、圓柱面、錐面等,構建工件坐標系。
-方法二:通過測量工件的基準特征,如基準孔、基準槽等,確定工件的基準方向。
2.刀具測量:利用測頭對刀具的關鍵參數進行測量,實現刀具補償和性能監測。
-長度測量:通過對刀塊或刀具本體的測量,獲取刀具長度補償值。
-半徑測量:通過環規或微小修正量的多點測量,計算刀具半徑補償值。
-磨損測量:定期測量刀具的磨損狀態,及時更換或調整刀具,優化切削參數。

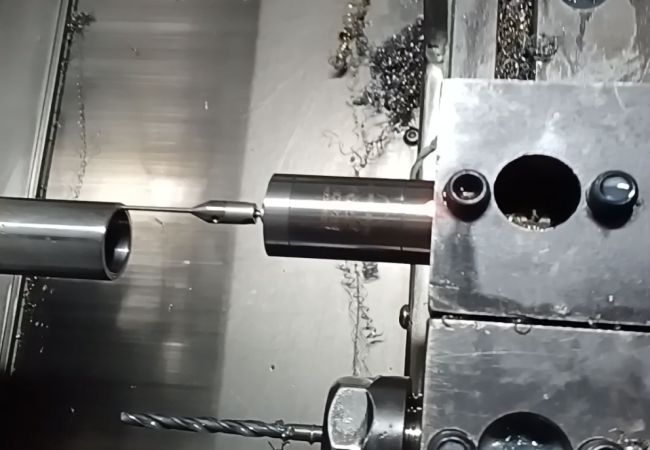

3.加工中測量:將測頭集成到數控機床上,實現工件加工過程中的在線測量。
-毛坯測量:加工前測量毛坯尺寸,優化加工余量和刀路。
-粗加工測量:粗加工后測量工件關鍵尺寸,調整半精加工余量。
-精加工測量:精加工后測量工件最終尺寸,監控加工質量,修正加工誤差。
4.質量檢測:利用測頭對工件的尺寸、形狀、位置等進行抽樣檢測,控制生產質量。
-一次裝夾檢測:在加工完成狀態下,直接利用機床測頭進行在機檢測,縮短檢測周期。
-獨立坐標測量:將工件轉移到三坐標測量機上,利用高精度測頭進行專業檢測。
四、測頭測量的發展趨勢
1.非接觸測量:采用光學、激光、電容等非接觸式傳感器,實現高速、非破壞性測量。
2.多傳感融合:集成接觸式測頭、非接觸傳感器、視覺系統等,實現多源數據采集和融合分析。
3.智能測頭:內置智能芯片和軟件算法,具備自診斷、自適應、自學習等功能,提高測量效率和準確性。
4.虛擬測量:利用CAD模型和仿真技術,在虛擬環境中進行測頭測量編程和優化,縮短開發周期,降低試錯成本。
5.在線監控:將測量數據實時上傳至制造執行系統和質量管理系統,實現制程能力分析和預警,支撐智能化生產。
五、小結
測頭測量是智能制造的關鍵使能技術,通過測頭選型、安裝、標定等環節的合理實施,并將其創新應用于工件找正、刀具測量、加工中測量、質量檢測等場景,可顯著提升生產效率和產品質量。中國制造業應加快創新步伐,研發具有自主知識產權的智能測頭,促進測頭測量系統的國產化替代,為制造強國建設貢獻力量。作為智能制造領軍企業,漢測致力于測頭測量技術的自主創新,期待與行業伙伴攜手合作,共同推動中國智能制造實現跨越式發展!
