機床對刀儀的作用及使用方法

發布日期:2024-05-31 09:39:38  點擊次數:1508

一、對刀前的準備工作

1.安裝對刀儀:將對刀儀安裝在機床刀庫或工作臺的指定位置,確保安裝牢固,位置合理。

2.連接信號線:將對刀儀的信號線與數控系統的探針接口連接,確保通訊穩定。

3.標定對刀儀:使用標準球或標準環對對刀儀進行標定,建立工件坐標系,確保測量精度。

4.清潔測量面:使用無塵布或氣槍清潔對刀儀的測量面,去除油污和雜質,提高測量準確性。


二、對刀操作步驟

1.選擇對刀模式:根據刀具類型和測量需求,選擇合適的對刀模式,如長度對刀、半徑對刀等。

2.裝夾刀具:將待測刀具裝夾在機床主軸上,確保裝夾牢固,同時注意安全。

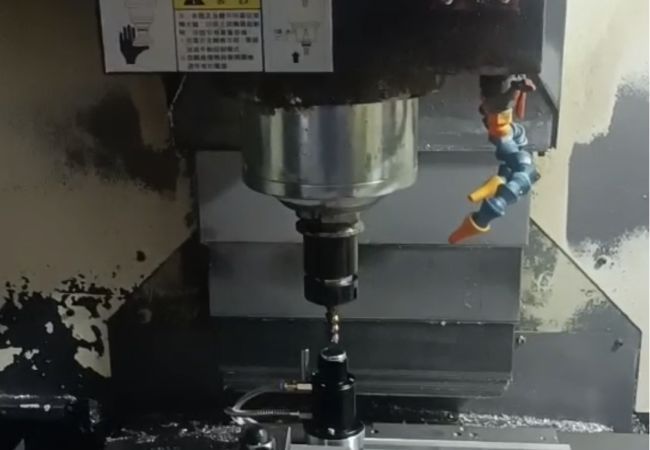

3.定位刀具:手動或自動將刀具移動到對刀儀測量面上方,控制刀尖與測量面的間隙。

4.開始對刀:啟動對刀程序,刀具自動緩慢下降,直至觸發對刀儀測量信號,數控系統記錄觸發位置坐標。

5.獲取刀具參數:根據多次測量的觸發位置坐標,計算并生成刀具長度、半徑等補償參數。

6.傳遞補償參數:將生成的刀具補償參數自動傳遞給數控系統,用于后續的加工程序。

三、對刀數據的應用

1.長度補償:在銑削加工時,將對刀儀測量的刀具長度作為刀長補償值,確保Z向尺寸精確。

2.半徑補償:在車削加工時,將對刀儀測量的刀具半徑作為刀尖半徑補償值,實現精確的輪廓加工。

3.刀具管理:將對刀儀測量的刀具參數與刀具編號綁定,建立刀具臺賬,實現刀具全生命周期管理。

4.加工參數優化:根據對刀儀測量的刀具實際參數,優化切削速度、進給量等加工參數,提高加工效率和表面質量。

四、注意事項

1.定期校準:為保證測量精度,需定期使用標準件對對刀儀進行校準,建議每三個月校準一次。

2.清潔保養:每次使用后,用無塵布擦拭測量面,保持干凈無污染;長期不使用時,需將對刀儀收納在防塵罩內。

3.避免碰撞:對刀時控制進給速度和間隙,避免刀具與測量面發生硬碰撞,以免損傷對刀儀。

4.正確連接:連接信號線時,注意接口型號和針腳定義,避免接反或短路,確保通訊質量。

五、小結

機床對刀儀是提高加工精度和效率的重要工具,掌握其使用方法和注意事項,可充分發揮對刀儀的作用,推動數控加工智能化升級。建議在實際使用中,嚴格按照操作規范進行,定期校準和保養,同時針對特殊應用優化對刀策略,持續提升加工水平。漢測生產的對刀儀產品性能優異,品質可靠,歡迎您的選用,我們將提供專業的售后服務和技術支持,助您實現高端制造,締造行業典范!
