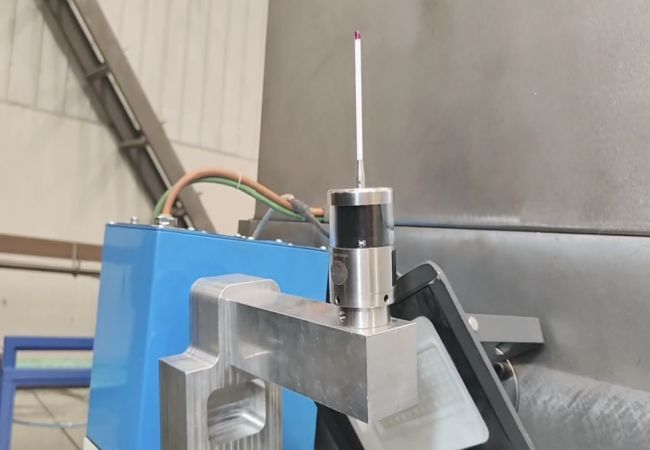

數控機床測量?jī)x是一類用于檢測和評估數控機床精度、重復性、穩定性等性能指標的專用測量設備。通過測量機床在空間各個方向的運動誤差，計算機床的定位精度、幾何精度、插補精度等關鍵參數，為機床的校準、補償和優化提供數據支持。漢測為您介紹，常見的數控機床測量?jī)x包括以下幾種類型：

1.激光干涉儀

激光干涉儀利用激光的相干性和單色性，通過測量激光束的相位變化，計算機床運動軸的直線位移。典型的激光干涉儀由激光頭、干涉儀、反射鏡等部件組成，通過安裝在機床工作臺和主軸上的反射鏡，測量機床X、Y、Z三軸的定位精度、反向間隙、線性度等誤差。激光干涉儀的優點是測量精度高（可達納米級），量程大（可達數十米），適用于高精度機床的檢測。缺點是受環境因素影響大，成本較高。

2.電子水平儀

電子水平儀通過高靈敏度的電容式或電感式傾角傳感器，測量機床運動軸相對于水平基準面的角度偏差。電子水平儀一般由傾角傳感器、信號放大器、數據采集器等部件組成，通過安裝在機床工作臺上的水平儀，測量機床X、Y、Z三軸的垂直度、平行度、扭轉度等幾何誤差。電子水平儀的優點是測量精度高（可達角秒級），操作簡便，對環境適應性強。缺點是量程有限，難以測量大行程機床。

3.球桿儀

球桿儀通過測量高精度球體在空間的位置坐標，評估機床在三維空間的運動精度。球桿儀由高精度球桿、球桿支架、測頭、數據處理單元等部件組成，通過將球桿固定在機床工作臺上，用測頭測量球心的空間坐標，計算機床的空間定位精度、徑向跳動、軸向竄動等誤差。球桿儀的優點是測量效率高，可同時測量多個方向的誤差，對機床的運動狀態反映更全面。缺點是測量不確定度相對較大，對測頭和球桿的制造精度要求高。

4.網格編碼器

網格編碼器通過測量光柵尺在二維平面內的位移，評估機床在平面內的運動精度。網格編碼器由光柵尺、讀數頭、細分電路等部件組成，通過將光柵尺固定在機床工作臺上，用讀數頭測量光柵尺在X、Y方向的位移量，計算機床的平面定位精度、直角度、subdivisionerror等誤差。網格編碼器的優點是測量分辨率高（可達納米級），對環境適應性強，可集成到機床位置反饋系統中。缺點是測量范圍有限，成本較高。

5.雙球儀

雙球儀通過測量?jī)蓚€(gè)高精度球體之間的距離變化，評估機床在空間的運動精度。雙球儀由兩個高精度球體、球體支架、激光測距儀等部件組成，通過將兩個球體分別固定在機床主軸和工作臺上，用激光測距儀測量?jī)汕蛑g的距離，計算機床的空間定位精度、軸向同軸度、軸向垂直度等誤差。雙球儀的優點是測量精度高，可同時評估多個軸的運動關系，對機床的綜合性能反映更全面。缺點是操作復雜，對測量環境要求高。

除了上述常見類型，還有一些專用的數控機床測量?jī)x，如圓度儀、直線度儀、激光跟蹤儀、白光干涉儀等，針對機床的不同性能參數和應用領域，提供更專業、更高端的測量手段。

在選擇數控機床測量?jī)x時，需要考慮機床的類型、精度等級、應用領域等因素，根據測量指標、量程范圍、分辨率、重復性等參數，選擇性價比最優的測量方案。同時，還需要評估測量?jī)x的自動化程度、數據分析功能、測量效率等實用性指標，確保能夠滿足生產現場的實際需求。

隨著數控機床向高速、高精、復合、智能方向發展，對機床測量技術提出了更高的要求，如在機測量、實時補償、遠程診斷等。先進的機床測量?jī)x不僅要具備高精度、高效率的測量能力，還需要集成數據采集、分析、反饋的閉環功能，通過與數控系統、制造執行系統的無縫集成，實現機床性能的在線監控和預測性維護，為智能制造提供有力支撐。
