數控銑床對刀原理

發布日期:2024-05-27 15:10:05  點擊次數:1745

數控銑床對刀是指在數控銑削加工前,通過測量刀具的實際位置和幾何尺寸,將測量結果作為補償值輸入數控系統,實現刀具坐標系與工件坐標系的精確對應,從而提高加工尺寸精度和表面質量的過程。漢測為您介紹,數控銑床對刀的基本原理如下:


1.建立機床坐標系

機床坐標系是數控銑床定位運動的基礎,通過機床本身的位置反饋裝置(如光柵尺、旋轉編碼器等)建立起以機床零點為原點,X、Y、Z三個互相垂直的坐標軸構成的空間直角坐標系。

2.建立刀具坐標系

刀具坐標系以刀具參考點(如刀尖點、刀柄端面等)為原點,以刀軸方向?yàn)閆軸,垂直于Z軸并相互垂直的兩個方向?yàn)閄軸和Y軸,建立起另一個獨立的空間直角坐標系。刀具坐標系相對于機床坐標系有一個固定的空間位置關系。

3.測量刀具長度

刀具長度是指刀具參考點到機床主軸端面的Z向距離。測量方法有以下幾種:

-手動對刀:用百分表等測量工具,手動測量刀具長度,并輸入數控系統的刀具參數表

-半自動對刀:利用機床探針、對刀塊等輔助工具,手動將刀具移至對刀位置,由數控系統自動記錄坐標并計算刀具長度

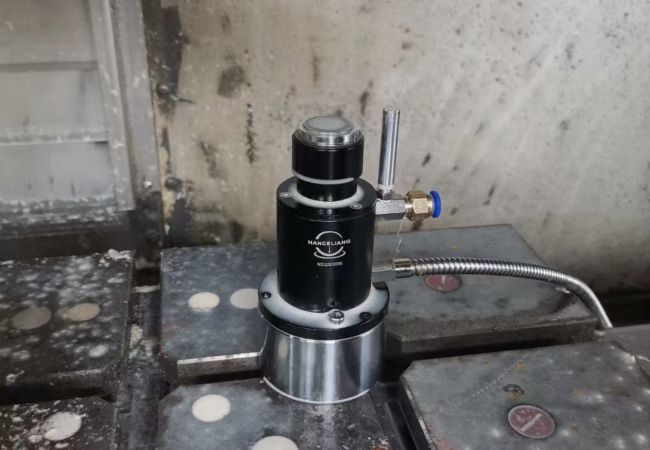

-全自動對刀:采用對刀儀、激光測頭等在線測量裝置,由數控系統控制刀具自動完成對刀過程,無需人工干預

4.測量刀具半徑

刀具半徑是指刀具橫截面的半徑尺寸。測量方法有以下幾種:

-間接測量:利用標準量塊、對刀桿等已知尺寸的工件,測量刀具加工后的實際尺寸,通過計算得到刀具半徑

-正負對刀:用兩個相對的方向測量同一刀具的同一個面,取兩次測量結果的平均值作為刀具半徑

-掃描測量:用激光傳感器、CCD相機等掃描刀具旋轉一周的輪廓,提取刀具輪廓的圓弧參數,計算刀具半徑

5.建立刀具補償

將測量得到的刀具長度、半徑等參數輸入數控系統的刀具偏置參數表,建立起刀具坐標系與機床坐標系之間的關聯。在加工程序運行時,數控系統根據當前使用的刀具號和補償號,自動調用相應的補償參數,對刀具的運動路徑和切削用量進行實時修正,實現刀尖點軌跡與編程軌跡的重合。

6.刀具磨損補償

刀具在切削過程中會產生磨損,使得實際加工尺寸發生偏差。為保證加工精度,需要定期測量刀具的磨損量,并將磨損值作為補償值輸入數控系統,修正刀具偏置參數。常用的刀具磨損測量方法有:

-間接測量:利用在機測頭等裝置測量加工零件的實際尺寸,通過尺寸偏差反推刀具磨損量

-直接測量:利用工具顯微鏡、掃描電鏡等設備直接測量刀具磨損區的輪廓形貌,計算磨損量

-預測估計:根據切削參數、時間、材料等建立刀具磨損模型,利用模型預測刀具的磨損進程,指導補償

通過對刀和補償技術,數控銑床可以將加工誤差控制在幾微米到幾十微米的水平,大幅提高了加工精度和自動化程度。隨著在機測量、誤差補償、智能優化等技術的發展,數控銑床的對刀精度和效率還將進一步提升,為高端制造業的發展提供有力支撐。
