數控對刀儀的工作原理與關鍵技術

發布日期:2024-05-27 15:06:37  點擊次數:9484

數控對刀儀是現代數控加工中不可或缺的輔助設備,其主要功能是自動測量刀具的長度、半徑等關鍵參數,并將測量數據傳遞給數控系統進行刀具補償,從而提高加工精度和效率。漢測本文將重點介紹數控對刀儀的工作原理,并探討其中涉及的關鍵技術和發展趨勢。


一、數控對刀儀的基本組成

數控對刀儀一般由以下幾個部分組成:

1.測頭:測頭是與刀具直接接觸或非接觸交互的檢測元件,可分為接觸式測頭和非接觸式測頭兩大類。接觸式測頭多采用線性位移傳感器,通過測針與刀具接觸產生的位移信號判斷刀具位置。非接觸式測頭則利用光電、電容、超聲等原理,通過發射和接收信號檢測刀具的輪廓特征。

2.信號處理電路:將測頭輸出的模擬信號轉換為數字信號,并進行放大、濾波、A/D轉換等處理,提取刀具測量的關鍵數據特征。

3.數據接口:將測量數據通過RS232、USB等通信接口傳輸給數控系統,或通過以太網、現場總線等工業網絡與數控系統交換信息。

4.機械結構:對刀儀本體,包括安裝基座、保護外殼、調節機構等,用于支撐和固定測頭、電路板等核心部件,并方便對刀儀在機床上的裝調和維護。

5.控制軟件:運行于數控系統或單獨的工控機上,實現對刀儀的參數設置、測量流程控制、數據分析處理和結果顯示等功能,并與數控系統的刀具管理模塊進行數據交互。

二、接觸式對刀儀的工作原理

接觸式對刀儀是目前應用最廣泛的一類對刀儀,其基本工作原理如下:

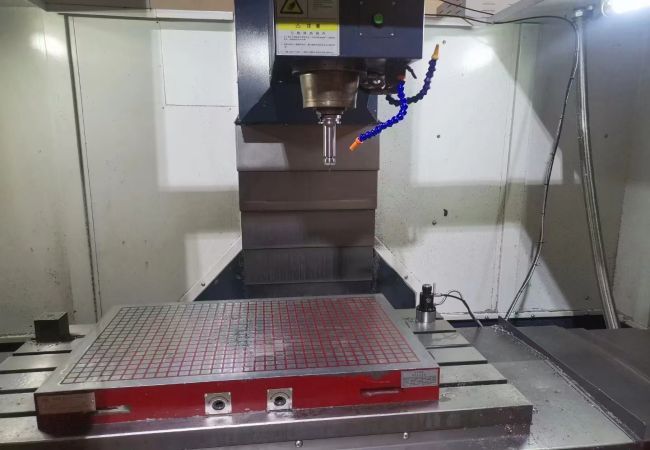

1.測頭安裝:將接觸式測頭安裝在機床的刀庫、刀架或工作臺上,并進行位置標定,確定測頭坐標系與機床坐標系之間的關系。

2.測頭觸發:數控系統控制刀具以設定的進給速度和方向移動,當?shù)毒哂|碰到測頭時,測頭的線性位移傳感器產生電壓信號,經過信號處理電路判別和放大,輸出觸發信號給數控系統。

3.坐標采集:數控系統接收到觸發信號后,記錄下當前刀具的機床坐標值,即測頭的觸發點坐標。通過多次測量并取平均值,可以獲得刀具頂點或齒部的空間位置。

4.長度計算:數控系統將觸發點坐標與標定球坐標進行比較,計算出刀具的長度補償值,即刀具頂點相對于刀架基準面的Z向高度差。

5.半徑計算:通過測量刀具在X、Y方向上的多個觸發點,利用最小二乘圓擬合等算法,計算出刀具的半徑補償值。

6.補償應用:將長度補償值和半徑補償值傳遞給數控系統的刀具偏置參數表,在后續加工程序中自動調用,對刀具軌跡進行實時位置補償。

接觸式對刀儀的測量精度一般在1-10μm,主要取決于測頭的重復定位精度、機床進給系統的定位分辨率以及測量力的穩定性。
