在數控加工中,刀具的精確定位和補償是保證加工質量的關鍵。傳統的手動對刀方式費時費力,而且容易產生人為誤差,難以滿足現代數控加工的高效和高精度要求。因此,自動對刀儀應運而生,它利用先進的測量和控制技術,實現了刀具位置的自動測量和補償,大大提高了加工效率和加工精度。下面漢測就來詳細解析自動對刀儀的工作原理。
一、自動對刀儀的組成
自動對刀儀通常由以下幾個關鍵部件組成:
1.測頭:用于測量刀具的關鍵尺寸(如長度、半徑),通常采用接觸式或非接觸式測頭。
2.驅動機構:用于實現測頭或刀具的相對運動,完成測量動作,常見的有氣動、液壓、電動等類型。
3.控制器:用于控制測頭和驅動機構的動作,處理測量數據,并與數控系統通信,常采用單片機或工控機。
4.機械結構:用于支撐和固定測頭、驅動機構等部件,并提供必要的防護和散熱措施。
二、自動對刀儀的工作過程
自動對刀儀的工作過程可以分為以下幾個步驟:

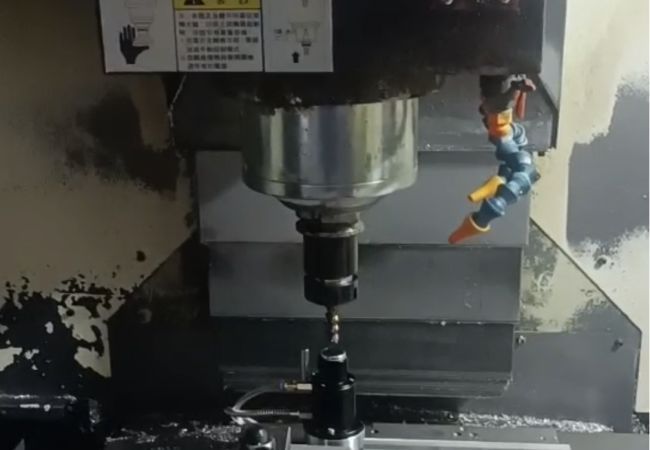

1.初始化:啟動自動對刀程序,將刀具移動到對刀儀的測量位置。
2.測量:測頭自動接近并接觸刀具的關鍵部位(如刀尖、刀側面),獲取刀具的位置信息。
3.數據處理:控制器對測頭采集的數據進行濾波、平均、坐標變換等處理,得到刀具的準確尺寸。
4.補償計算:控制器根據測量得到的刀具尺寸,計算出刀具補償參數(如刀長補償、刀徑補償)。
5.數據傳輸:控制器將刀具補償參數通過通信接口傳輸給數控系統。
6.補償應用:數控系統根據收到的刀具補償參數,自動調整刀具坐標系,實現刀具補償。
三、自動對刀儀的優點
與傳統的手動對刀方式相比,自動對刀儀具有以下優點:
1.高效:自動對刀儀可以在幾秒鐘內完成刀具測量和補償,大大縮短了對刀時間,提高了加工效率。
2.高精度:自動對刀儀采用高精度的測頭和先進的數據處理算法,可以實現微米級的對刀精度,保證了加工質量。
3.自動化:自動對刀儀可以與數控系統無縫集成,實現對刀過程的全自動化,減少了人工干預,提高了加工的連續性和穩定性。
4.通用性:自動對刀儀可以適用于各種類型的刀具(如銑刀、鉆頭、車刀等),滿足不同加工工藝的需求。
四、自動對刀儀的應用
自動對刀儀在現代數控加工中得到了廣泛應用,典型的應用場景包括:
1.刀具預設:在加工前,利用自動對刀儀測量刀具的初始尺寸,建立刀具坐標系,為后續加工做準備。
2.刀具磨損檢測:在加工過程中,定期利用自動對刀儀測量刀具的磨損量,判斷刀具是否需要更換,確保加工質量。
3.零點確定:利用自動對刀儀測量工件的關鍵位置(如邊緣、孔位),確定工件坐標系的零點,實現工件定位。
4.加工仿真驗證:在加工仿真軟件中,利用自動對刀儀的測量數據,對刀具參數進行驗證和優化,提高仿真的精度和可靠性。
五、自動對刀儀的發展趨勢
隨著數控加工技術的不斷發展,自動對刀儀也呈現出以下發展趨勢:
1.智能化:自動對刀儀集成了越來越多的智能化功能,如自學習、自適應、自診斷等,提高了對刀的效率和可靠性。
2.高速化:自動對刀儀采用高速測頭和高速驅動機構,縮短了對刀時間,適應高速加工的需求。
3.無線化:自動對刀儀采用無線通信技術,實現了測量數據的無線傳輸,提高了設備的靈活性和便捷性。
4.集成化:自動對刀儀與刀庫、換刀裝置等集成為一體,實現了對刀與換刀的自動化銜接,提高了加工的連續性。
總之,自動對刀儀是數控加工中的重要輔助設備,它利用先進的測量和控制技術,實現了刀具位置的自動測量和補償,極大地提高了加工效率和加工精度。隨著自動對刀技術的不斷發展,它必將在未來的智能制造中發揮更大的作用,為數控加工的自動化和智能化提供有力支撐。
