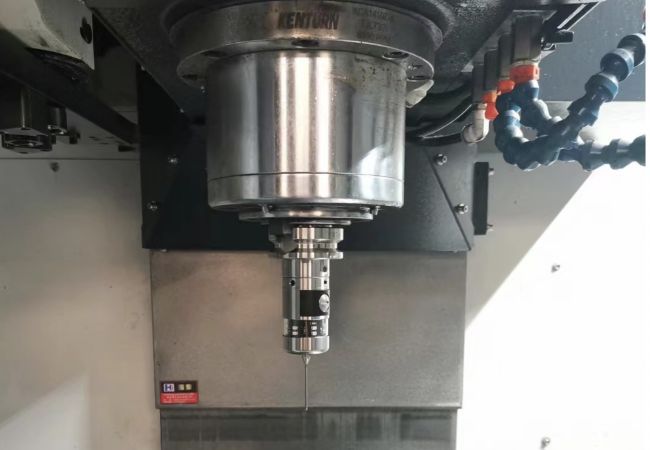

CNC機床上探頭的工作原理:增強加工精度與自動化

發布日期:2024-05-21 14:47:03  點擊次數:2487

CNC機床探頭是現代制造工藝中用于自動化和提高加工精度的關鍵組件。這些探頭可以在加工過程中實時測量工件的幾何尺寸和位置,從而優化加工流程。漢測本文將詳細探討CNC機床上探頭的工作原理及其在數控加工中的關鍵作用。


探頭的基本組成與工作原理

CNC機床探頭主要由以下幾部分構成:

1.探針部件:包括觸發式探針和非接觸式探針兩種主要類型。觸發式探針通過物理接觸工件,觸發內部的機械開關或其他傳感裝置;非接觸式探針,如光學探針或電磁探針,則通過檢測光線或磁場的變化來進行測量。

2.傳感器:用于檢測探針與工件的接觸或接近情況,并將這種物理接觸或近距離轉換成電信號。

3.信號處理器:將傳感器的信號轉換成數字信號,以便CNC控制系統可以解讀和使用。

4.通信接口:將數字信號傳輸給CNC控制系統,通常通過有線連接或無線技術完成。

探頭的工作過程

1.定位與接觸:

?在加工開始前,探頭被CNC系統定位到預設的檢測位置。

?對于觸發式探頭,當探頭的觸點接觸到工件時,會引起探針部分移動,觸發內置的傳感器。

2.信號生成與轉換:

?接觸或接近觸發后,傳感器產生的原始信號(可能是電阻、電容或電磁信號的變化)被轉換為電信號。

?電信號被進一步處理和轉換成數字數據,明確指示探頭與工件接觸的確切位置。

3.數據傳輸與加工調整:

?數字數據通過通信接口發送到CNC控制系統。

?控制系統根據收到的數據調整加工參數,如刀具的位置、速度和路徑,以確保加工精度。

探頭的應用

?初始設定:在加工前,探頭用于精確定位工件,設定加工的起始點。

?加工監測:在加工過程中,探頭持續檢測加工部位的尺寸和位置,確保加工過程符合設計規格。

?最終檢驗:完成加工后,探頭進行最終尺寸檢測,驗證工件的尺寸和形狀符合質量標準。

結論

CNC機床上的探頭通過其高度自動化的測量功能,顯著提升了加工精度和生產效率。隨著制造技術的發展,探頭的應用越來越廣泛,成為提高制造質量和效率的重要工具。理解探頭的工作原理對于優化數控機床的使用和維護至關重要。
