數控機床探頭的工作原理:提升加工精度與效率的關鍵技術

發布日期:2024-05-21 13:22:34  點擊次數:4694

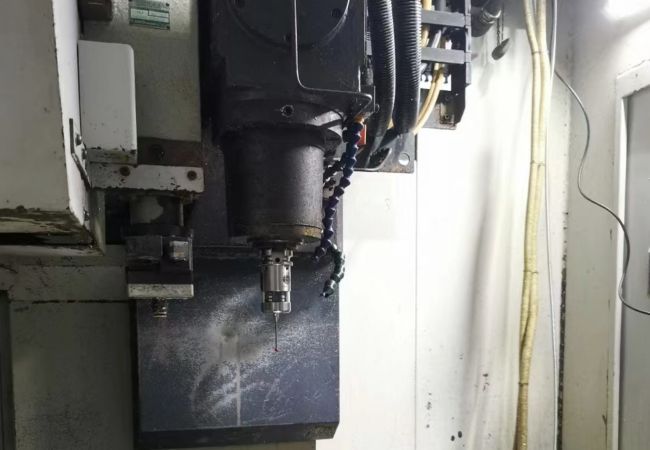

數控機床探頭是現代制造工藝中用于提高加工精度、監測加工過程和優化生產流程的重要工具。通過精確的測量和實時數據反饋,探頭在加工中的作用不可或缺。漢測本文將詳細介紹數控機床探頭的工作原理及其在數控加工中的應用。


探頭的基本組成

數控機床探頭通常由以下幾部分構成:

1.觸發系統:大多數機床探頭采用物理觸發機制,當探針觸及工件時,會產生一個機械位移,從而觸發信號。

2.傳感器:用于檢測探針的位移,并將機械觸發轉換為電信號。

3.信號處理器:解析傳感器發出的信號,將其轉換為數字信號,以便CNC系統可以處理。

4.傳輸系統:將處理后的數據發送到CNC控制系統,可以是有線連接或無線傳輸。

工作原理

1.探針定位與觸發:

?探針通過數控系統的控制,精確移動至預定的測量位置。

?當探針的尖端接觸到工件表面時,探針某部分會微量移動,觸發內部的機械開關或傳感器。

2.信號轉換:

?探針的移動引起的物理變化(如電容或電阻變化)被傳感器檢測,并轉換為電信號。

?這些電信號被送到信號處理器,轉換成數字?jǐn)?shù)據,表示探針與工件接觸的精確位置。

3.數據傳輸與處理:

?數字?jǐn)?shù)據通過傳輸系統發送到CNC機床的主控制單元。

?CNC系統根據這些數據調整加工參數,如刀具路徑、刀具補償?shù)?,確保加工精度。

探頭的應用

?工件設置:在加工前,探頭用于確定工件的精確位置和尺寸,設置合適的加工起始點。

?加工中測量:在加工過程中,探頭可以用來測量已加工表面的尺寸,確保加工精度,及時調整加工參數。

?最終檢驗:加工完成后,探頭對工件的最終尺寸進行檢測,確保產品質量符合規格要求。

結論

數控機床探頭是提高機床加工精度、效率及自動化水平的關鍵技術。它通過提供實時的精確測量數據,使得加工過程更加精細和可控。隨著制造技術的進步,探頭的使用正在變得越來越普及,對提升制造行業的競爭力起到了重要作用。
