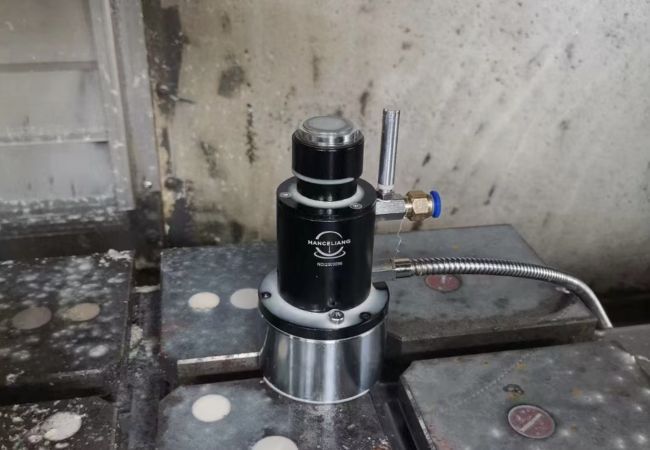

機床對刀儀是數控機床系統中用于確保加工精度的關鍵設備。通過對刀儀，機床能夠自動測量和設置刀具的確切位置，從而優化加工程序，提高產品質量。了解機床對刀儀的工作原理是操作和維護數控機床的基礎。漢測在本文將詳細解析機床對刀儀的工作原理及其在加工中的應用。

機床對刀儀的工作原理

1.組成部分：

?觸發器：最常見的對刀儀類型是觸發式，它包括一個機械觸點，當與刀具接觸時會物理移動并觸發一個開關。

?傳感器：傳感器檢測觸點的移動，并將此物理移動轉換為電信號。

?信號處理器：處理來自傳感器的信號，并將其轉換成數字信息，供CNC系統使用。

2.測量過程：

?刀具在機床控制系統的引導下移動到對刀儀位置。

?刀具觸碰到對刀儀的觸點，觸點微移動，觸發傳感器。

?傳感器生成電信號，信號被轉換為關于刀具位置的數據。

3.數據處理：

?數據通過機床的CNC系統進行處理，CNC系統根據這些數據計算刀具的確切位置和需要的補償值。

?CNC系統根據補償值調整刀具路徑或刀具長度，以確保加工精度。

4.補償設置：

?對刀儀提供的數據用于設置刀具補償，包括刀具長度補償和徑向補償。

?這些補償確保了加工過程中工件尺寸的精確性和重復性。

對刀儀在數控加工中的應用

?精確定位：對刀儀使得刀具能夠在加工前被精確測量和定位，減少了加工誤差。

?提高效率：自動對刀系統減少了手動測量和設定刀具的時間，提高了生產效率。

?質量保證：通過精確的刀具設置，對刀儀有助于提高加工件的質量，降低廢品率。

結論

機床對刀儀通過精確測量刀具的位置和尺寸，為數控加工提供了必要的精度保障。對刀儀的使用不僅提高了加工效率，而且確保了加工質量，是現代數控機床系統中不可或缺的組成部分。理解對刀儀的工作原理對于優化數控加工過程和提高生產效率具有重要意義。
