在數控機床加工中，使用CNC對刀儀對刀具進行精確定位是確保加工精度的關鍵步驟。對刀儀可以快速而準確地測量刀具的長度和直徑，從而在加工前進行必要的刀具補償。漢測將提供詳細的步驟，解釋如何使用CNC對刀儀進行對刀。

準備階段

1.選擇正確的對刀儀：確保所使用的對刀儀與機床及其控制系統兼容，并適合所需測量的刀具類型。

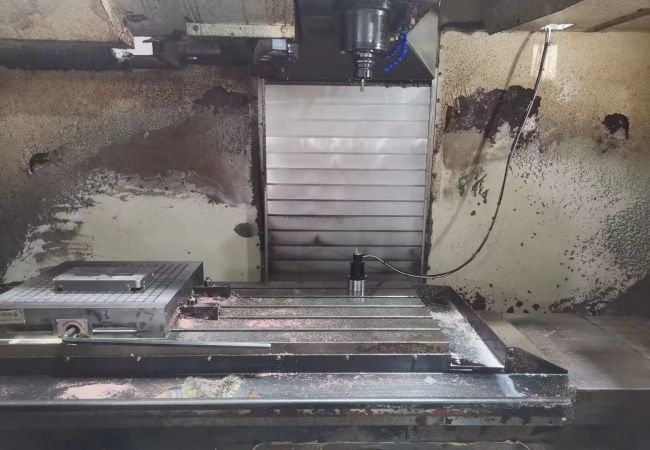

2.安裝對刀儀：將對刀儀安裝在機床上，通常位于機床工作臺或主軸附近的位置。確保對刀儀安裝穩固，無晃動。

對刀過程

1.初始化機床：打開機床和CNC控制系統，選擇對應的對刀程序。

2.定位對刀儀：根據機床的配置，可能需要手動或通過CNC系統將對刀儀移動到刀具接近的位置。

3.粗略定位刀具：將刀具移動到對刀儀附近，確保刀具不會碰撞到對刀儀。

4.啟動對刀程序：通過CNC控制系統啟動對刀程序。刀具會自動緩慢移動，直到觸碰到對刀儀的測量表面。

5.測量刀具長度和直徑：當?shù)毒哂|碰到對刀儀時，對刀儀會記錄刀具的精確位置。對于長度測量，刀具的端部接觸對刀儀；對于直徑測量，對刀儀沿刀具側面移動以測量其直徑。

6.記錄和設置刀具補償：對刀儀向CNC控制系統發送測量數據，系統自動計算并設置所需的刀具補償值。

驗證和調整

1.進行試削：完成對刀后，進行試削以驗證刀具設置的正確性。檢查加工出的工件尺寸是否符合預期。

2.調整補償值：如果發現尺寸有誤，可根據需要調整CNC系統中的刀具補償值。

3.重復對刀：如有必要，重復上述對刀過程，直到達到滿意的加工精度。

維護和注意事項

?定期檢查對刀儀的精度和穩定性，確保其測量功能未受損。

?保持對刀儀的清潔，避免切屑和油污影響其性能。

?考慮操作環境的溫度變化，因?yàn)闇囟炔▌?dòng)可能影響測量精度。

結論

正確使用CNC對刀儀對刀是保證數控加工精度的關鍵環節。通過遵循以上步驟，操作員可以有效地利用對刀儀提高加工效率和質量。熟練掌握對刀技術是每位CNC機床操作員必備的技能。
