機床測頭是數控機床中用于測量和檢測工件及刀具位置的重要設備。它的設計和功能確保了加工過程的精度和效率。漢測將詳細介紹機床測頭的基本結構及其關鍵組件,以幫助讀者更好地理解其工作原理和應用。

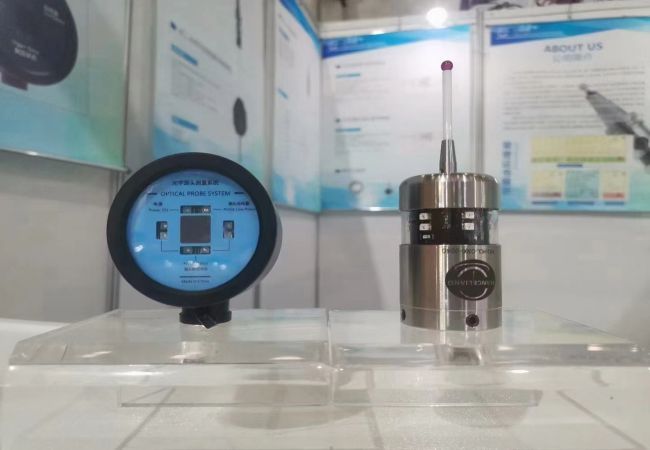

機床測頭的基本結構
機床測頭主要由以下幾個核心部分組成:
1.觸發裝置:這是機床測頭的關鍵組件,用于感知與工件或刀具的接觸。觸發裝置可以是機械式的,也可以是電子式的。機械式測頭通常通過一個彈簧機構來觸發,當觸點與工件接觸時,彈簧被壓縮并觸發信號。電子式測頭則利用電容或電感變化來檢測接觸。
2.探針系統:探針是測頭與工件或刀具接觸的部分,通常由硬質材料(如鎢碳合金)制成,以耐磨損。探針的設計很關鍵,它決定了測頭觸發的靈敏度和測量的準確性。
3.信號傳輸系統:一旦觸發裝置激活,信號傳輸系統就會將這一信息傳送到機床的控制系統。這可以通過有線(如電纜)或無線方式實現,無線方式通常使用無線電頻率或藍牙技術。
4.支架和接口:支架用于將測頭固定在機床上的適當位置,而接口則確保測頭與機床控制系統的兼容性和信號的準確傳輸。
機床測頭的功能和應用
?工件定位:測頭可用于快速準確定位工件,確保加工起點的精確。
?尺寸測量:在加工過程中或加工后,測頭可以測量工件的尺寸,以驗證其符合設計規格。
?刀具設置:測頭也被用于設置和驗證刀具的長度和半徑,從而準確地調整刀具路徑。
?損傷檢測:定期檢測刀具損傷或磨損,以及時替換或調整刀具,保持加工質量。
結論
機床測頭是現代數控機床不可或缺的高精度測量設備,其結構和組件的設計直接影響其性能和應用效果。了解機床測頭的結構有助于制造業從業者更好地維護和利用這一重要工具,優化生產流程,提高產品質量和生產效率。通過正確配置和維護機床測頭,制造企業可以顯著提升其競爭力。
