接觸式對刀儀的操作指南:如何正確進行對刀

發布日期:2024-05-10 15:26:07  點擊次數:6112

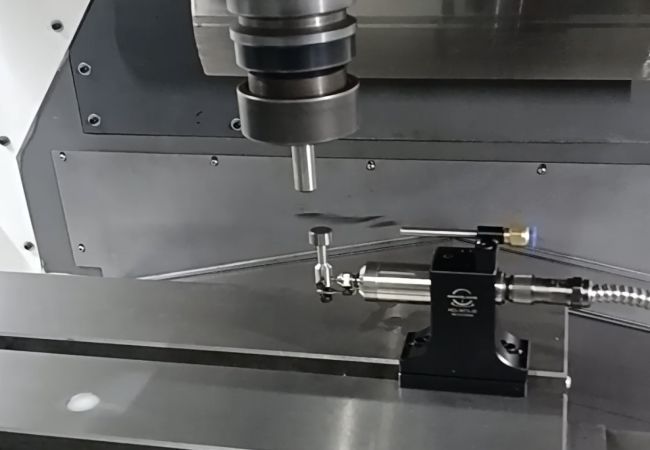

接觸式對刀儀是機床中常用的設備,用于精確測定刀具的位置,以確保加工精度。這種對刀儀通過物理接觸刀具來測量其長度和徑向位置。正確使用接觸式對刀儀不僅可以提高加工精度,還能延長刀具的使用壽命并優化加工效率。漢測測量為您介紹,接觸式對刀儀的基本對刀步驟和注意事項。


接觸式對刀儀的工作原理

接觸式對刀儀通常包括一個具有精密微動機構的測量頭,這個測量頭在接觸到刀具時能夠觸發一個電子信號。這個信號被用來確定刀具的精確位置。對刀儀的測量精度非常高,可以達到微米級別。

對刀步驟

1.安裝對刀儀:確保對刀儀安裝在機床上的適當位置,并且固定穩定。對刀儀的位置應能夠容易接觸到刀具的各個部位。

2.初始化機床和對刀儀:開啟機床和對刀儀的電源,根據機床的型號和對刀儀的型號,設置相應的參數。

3.粗略定位刀具:手動或使用機床控制將刀具移動到接近對刀儀的位置。注意不要讓刀具與對刀儀接觸過強,以避免損傷對刀儀或刀具。

4.精確測量:慢慢移動刀具,直到其輕輕觸碰到對刀儀測頭。當?shù)毒呓佑|到測頭時,對刀儀會發送一個信號到機床控制系統,此時機床會自動記錄刀具的位置。

5.記錄和設置刀具補償:根據對刀儀提供的數據,設置刀具在機床控制系統中的長度和徑向補償值。這些補償值對于后續的精確加工至關重要。

6.重復檢查:完成一個刀具的對刀后,重復上述步驟對其他刀具進行對刀,確保所有刀具都經過精確校準。

注意事項

?在對刀過程中,確保操作的平穩性,避免由于操作粗暴造成對刀儀或刀具的損壞。

?對刀儀和刀具應保持清潔,避免灰塵或切屑影響測量精度。

?定期檢查對刀儀的精度和功能,必要時進行校準或維護。

通過以上步驟,使用接觸式對刀儀進行對刀可以大大提高機床的加工精度和效率。正確的對刀操作不僅關系到加工質量,也影響到整個生產線的運行效率和產品的一致性。因此,掌握正確的對刀技巧對于任何使用數控機床的制造企業來說都是基本且必要的技能。
