測頭測量技術在現代制造業中發揮著至關重要的作用,尤其是在數控加工中。它利用安裝在數控機床上的測頭對工件進行在位測量,能夠?qū)崟r(shí)監測工件的尺寸和形態,從而確保加工過程的高精度和高效率。漢測測量為您介紹,以下是測頭測量的基本概念、應用和操作方法。
基本概念

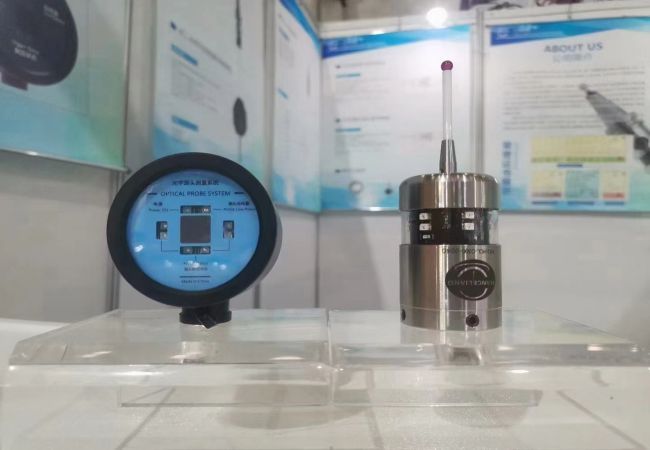

測頭通常分為兩大類:觸發式和非觸發式(如光學、激光測頭)。觸發式測頭通過物理接觸工件來獲取測量數據,而非觸發式測頭則通過光學或激光等方式非接觸測量工件。
應用領域
?刀具補償:自動測量刀具磨損和斷裂情況,及時進行補償。
?工件定位:精確測量工件的實際位置,確保加工精度。
?加工過程監控:實時監測加工尺寸和形狀,保證加工質量。
?成品檢測:在加工完成后立即對工件進行尺寸檢測,減少后續檢驗工序。
操作方法
1.測頭校準:在使用測頭進行測量前,必須先對測頭進行校準,確保測量數據的準確性。
2.編程測量路徑:根據加工任務和工件特點,編程設置測頭的測量路徑和觸點。
3.執行測量程序:?jiǎn)?dòng)測量程序,測頭按照預定路徑移動,對工件進行測量。
4.數據分析和反饋:測量完成后,系統會自動分析數據并反饋到數控系統,根據需要調整加工參數。
5.結果驗證:對測量結果進行驗證,確保測量的準確性和加工的精度。
注意事項
?操作熟練度:操作員應熟悉測頭系統的操作方法和數控機床的特性,以確保測量的準確性和效率。
?測頭保養:定期對測頭進行維護和檢查,保證其性能穩定。
?避免碰撞:在測量過程中注意控制移動速度,避免測頭與工件或機床的碰撞。
測頭測量作為一種高效、高精度的加工質量控制手段,對提升數控加工的質量和效率具有重要意義。正確應用和操作測頭測量技術,可以有效提高制造業的競爭力。隨著技術的發展,測頭測量將在智能制造和自動化生產中發揮更大的作用。
