數控對刀儀，作為數控（CNC）加工領域中的一個重要組成部分，是用于在加工前對數控機床中的刀具進行精確測量的設備。它通過測定刀具的長度和直徑，以及有時的刀尖位置，來保證加工過程的高精度和高效率。漢測測量將詳細解析數控對刀儀的工作原理，并探討它如何提升數控加工的質量和效率。

數控對刀儀的工作原理

數控對刀儀的核心工作原理依賴于精密的測量技術，通常分為觸發式和非觸發式兩大類：

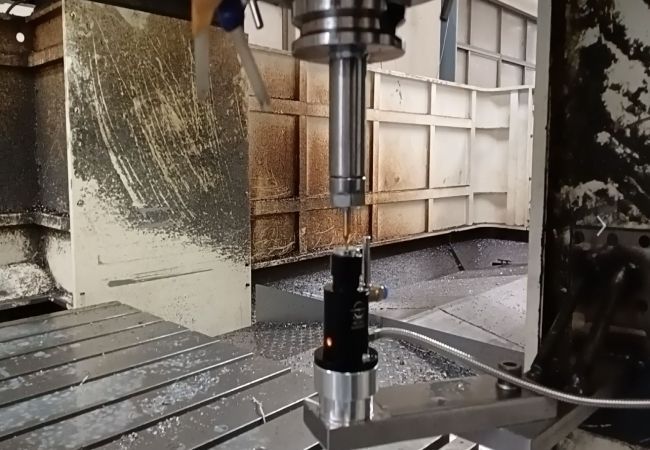

1.觸發式對刀儀：通過物理接觸來觸發測量。當?shù)毒咻p微接觸到對刀儀的測量頭時，測量頭的機械位移會觸發一個電信號，該信號被送往數控系統。數控系統根據這個觸發點的位置，結合已知的測量頭尺寸和位置，計算出刀具的實際長度和直徑。

2.非觸發式對刀儀（如激光對刀儀）：使用一束激光來測量刀具，當?shù)毒叽┻^激光束時，激光傳感器能夠檢測到刀具的位置，從而無需物理接觸即可計算出刀具的尺寸。這種方式適用于需要非接觸測量的場合，可以避免因接觸而可能對刀具或測量頭造成的損傷。

數控對刀儀的應用優勢

?提高加工精度：通過精確測量刀具的尺寸，數控對刀儀可以減少加工誤差，確保加工件的尺寸精度和表面質量。

?增加生產效率：自動化的對刀過程減少了人工參與，縮短了機床的準備時間，提高了生產效率。

?延長刀具壽命：準確的刀具設置可以避免過度磨損，延長刀具使用壽命。

?減少廢品率：通過確保每個加工步驟都在最佳條件下進行，減少了廢品的產生，提高了材料的利用率。

數控對刀儀的應用場景

數控對刀儀廣泛應用于各種數控加工中心、車床、銑床等機床設備中。它對于那些對加工精度要求極高的應用尤為重要，如航空航天、模具制造、精密機械加工等領域。

結語

數控對刀儀通過其精確的測量能力，為數控加工提供了強有力的支持，不僅提高了加工的精度和效率，而且降低了生產成本。隨著制造業向更高精度和自動化水平發展，數控對刀儀的作用將變得更加重要，其技術也將不斷進步，以滿足未來制造的需求。
