接觸式對刀儀是一種廣泛應用于數控機床中的重要輔助設備,它通過物理接觸來測量和校準刀具的長度和半徑,從而保證加工過程的高精度和高效率。這種對刀儀的設計簡單、操作方便,且成本相對較低,是提升機床加工精度的關鍵技術之一。漢測測量將探討接觸式對刀儀的工作原理及其在現代制造業中的應用。
接觸式對刀儀的工作原理

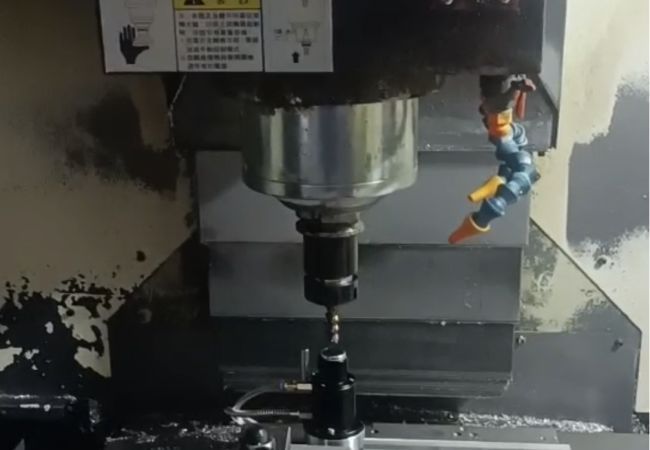

接觸式對刀儀的核心是其觸發機制,它依靠刀具與對刀儀測量頭的物理接觸來觸發信號。工作時,對刀儀固定在機床的工作臺上或通過磁力吸附在適當?shù)奈恢?,刀具在?shù)控系統的控制下緩慢移動,直到觸碰到對刀儀的測量頭。
1.觸發信號:當?shù)毒呓佑|到對刀儀的測量頭時,內部機械結構會發生微小位移,進而觸發一個電信號。這個信號被送到數控系統,表明刀具已經接觸到測量點。
2.數據計算:數控系統接收到觸發信號后,會根據刀具觸碰對刀儀時的具體位置,結合預先輸入的對刀儀參數(如測量頭的高度和直徑),計算出刀具的實際長度和半徑。
3.刀具補償:根據計算出的刀具尺寸,數控系統自動進行刀具長度和半徑補償,確保加工過程中的精度。
接觸式對刀儀的特點
?簡單可靠:接觸式對刀儀結構簡單,工作原理直接明了,可靠性高。
?成本效益:與非接觸式對刀儀相比,接觸式對刀儀成本較低,適用于大多數傳統數控加工需求。
?操作方便:使用接觸式對刀儀進行刀具設置和測量操作簡便,易于實現自動化控制。
應用領域
接觸式對刀儀適用于各種數控車床、銑床、加工中心等機床設備,尤其適合于對加工精度有一定要求,但對測量速度要求不極端的加工場合。它在模具制造、汽車零部件加工、機械加工等領域有著廣泛的應用。
結語
接觸式對刀儀以其簡單、可靠、成本效益高等特點,在現代制造業中扮演著重要角色。通過為數控機床提供精確的刀具測量與校準服務,接觸式對刀儀有效提升了加工精度和效率,是提高產品質量、降低生產成本的有效工具。隨著技術的進步和制造業需求的提升,接觸式對刀儀的應用將會更加廣泛,技術也將持續優化更新。
