數控機床上的探頭工作原理通?；谟|覺式（接觸式）或非接觸式測量技術，用于在加工過程中或加工前后進行精確測量。這些測量包括但不限于工件的尺寸、形狀、位置定位以及刀具長度和直徑的測量。漢測測量提醒您，下面詳細介紹這兩種探頭的工作原理：

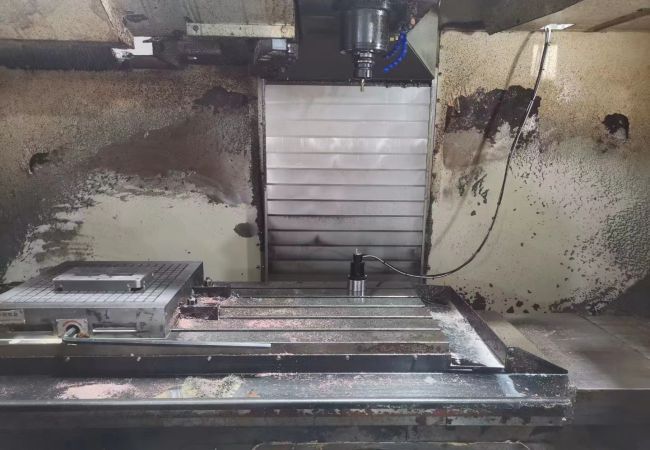

觸覺式（接觸式）探頭

觸覺式探頭通過物理接觸工件或刀具來進行測量，其工作原理包括：

1.物理接觸：探頭的測量觸點（通常是球形或其他形狀）在數控系統的控制下移動，直至接觸到工件或刀具表面。

2.信號觸發：當探頭觸點接觸到表面時，會引起探頭內部的機械位移或電路變化，觸發一個信號。這個信號可以是機械式的（如微動開關觸發）或電子式的（如應變片變形）。

3.信號傳輸：觸發的信號通過有線或無線方式傳輸?shù)綌?shù)控系統。

4.數據處理和反饋：數控系統接收到信號后，根據探頭的位置和已知的觸點尺寸，計算工件的具體尺寸或刀具的長度和直徑。然后，這些數據可以用于自動調整加工路徑或進行其他必要的調整。

非接觸式探頭

非接觸式探頭，如激光掃描探頭或光學探頭，不需要物理接觸就能進行測量，其工作原理通常包括：

1.發射光線或激光：探頭發射一束光線或激光束，照射到工件或刀具上。

2.接收反射光：探頭接收從工件或刀具表面反射回來的光線。

3.信號處理：通過分析反射光的特性（如位移、形變或時間差），數控系統能夠計算出工件的位置、尺寸或形狀特征。

4.數據應用：與觸覺式探頭類似，得到的測量數據用于加工路徑的調整或質量控制。

無論是觸覺式還是非接觸式探頭，其核心目的都是提高數控機床加工的精度和效率，減少人工測量的需求，實現自動化和智能化的加工過程。通過精確測量和實時反饋，數控機床能夠適應不同的加工要求，保證加工質量。
