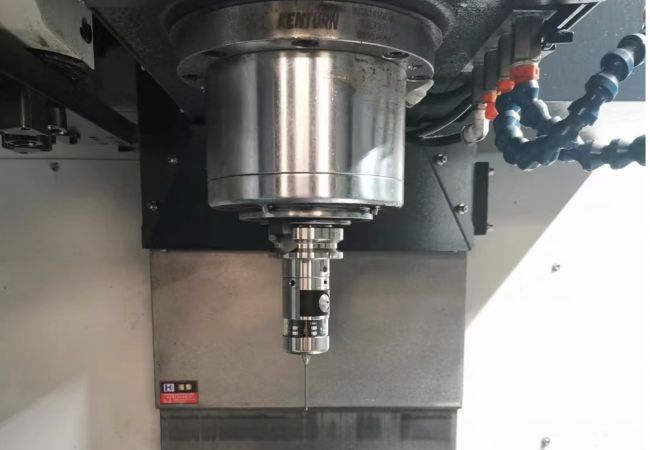

CNC探針,特別是在數控機床中使用的觸覺式探針,工作原理基于物理接觸和信號生成的方式來測量工件的幾何尺寸、位置或用于對刀。它們通過精確測量,幫助提高加工精度和效率。漢測測量提醒您,以下是CNC探針的基本工作原理:
1.物理接觸
?探針在數控程序的控制下移動,直至其探頭(通常是一個球形或其他形狀的觸點)輕觸工件表面或刀具。這種物理接觸是測量過程的開始。
2.信號觸發
?當探針觸點接觸到工件或刀具時,會引起探針內部機械結構微小的位移。這種位移會觸發一個開關(機械式)或感應(電子式),生成一個電信號。對于電子式探針,位移可能通過應變片、電容或電感變化來檢測。
3.信號傳輸
?生成的信號被傳輸?shù)綌?shù)控系統。在有線探針系統中,信號通過連接線傳輸;在無線系統中,信號可能通過無線電波(如射頻)或紅外技術發送。
4.數據處理
?數控系統接收到信號后,根據探針在觸發時的位置計算工件的具體尺寸或位置。這需要考慮探針自身的幾何參數,如探頭半徑等,以及探針在觸發時的機床坐標。
5.反饋與調整
?根據測量結果,數控系統可以調整加工程序,進行刀具補償或調整工件位置,以確保加工精度。
6.自動化操作
?CNC探針系統通常集成在數控機床的自動化程序中,能夠在無需人工干預的情況下自動執行測量任務,如工件檢測、對刀、加工過程監控等。
特點與優勢
?高精度:CNC探針能夠提供非常高的測量精度,有助于提高加工精度和一致性。
?高效率:通過自動化測量減少機床停機時間,加快生產流程。
?靈活性:適用于各種復雜形狀和尺寸的工件測量,提高機床的適用范圍。
CNC探針的應用顯著提高了數控加工的自動化水平,使得高精度加工變得更加快捷和可靠。通過集成先進的測量技術,數控機床能夠滿足現代制造業對高質量和高效率生產的需求。
