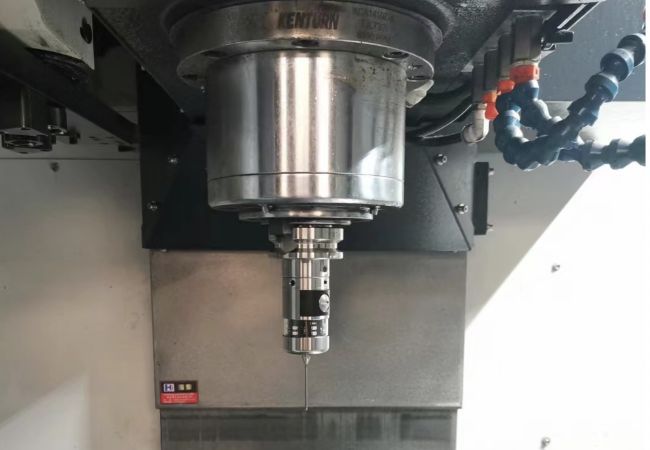

機床測頭是一種高精度的測量工具,用于自動化的機床加工中,以提高加工效率和精度。它們通常被用于在加工過程中或加工完成后測量工件的尺寸、形狀和表面質量。機床測頭的結構和功能可以根據其類型(如觸發式或無線式)和應用領域(如刀具設置、工件測量)而有所不同,但大多數機床測頭包含以下基本組成部分:
1.觸發機制
?機床測頭通常包括一種觸發機制,當測頭的探針接觸到工件表面時,會觸發一個信號。這個信號用于記錄探針接觸點的位置。觸發機制可以是機械的,也可以是電子的。
2.探針系統
?探針是測頭直接接觸工件進行測量的部分,通??梢愿鼡Q以適應不同的測量需求。探針的形狀和大小不同,可以是球形、柱形或其他專用形狀,用于測量孔徑、槽寬或工件輪廓等。
3.傳感器
?傳感器用于檢測探針的位移或變化,將物理接觸轉換為電信號。這些信號隨后被發送到機床的控制系統或測頭的內部電子設備進行處理。傳感器類型可能包括應變片、電容式或光學式等。
4.電子部件
?測頭內部通常包含電子部件,用于處理傳感器信號、控制測頭的操作和與機床控制系統通信。這些電子部件可能包括微處理器、信號放大器和無線傳輸模塊。
5.無線或有線傳輸系統
?根據測頭的類型,信號傳輸可以通過有線連接或無線方式(如射頻、紅外)實現。無線測頭提供了更大的靈活性和方便的安裝選項,但可能需要考慮電池壽命和信號干擾問題。
6.接口和固定裝置
?測頭通過特定的接口與機床連接,這些接口必須確保測頭的穩定和精確定位。固定裝置可能包括磁座、夾持裝置或專用的接口,以適應不同類型的機床和應用場景。
7.保護裝置
?為了保護測頭免受切削液和金屬屑的損害,測頭通常配有保護裝置,如密封套或防護罩。
機床測頭的設計和構造旨在提供高精度、可靠性和耐用性,以滿足現代制造業對自動化測量和質量控制的高標準要求。正確選擇和使用測頭對于提高加工效率、保證產品質量和降低生產成本具有重要意義。
