cnc對刀儀工作原理

發布日期:2024-03-22 14:24:11  點擊次數:7214

CNC對刀儀的工作原理基于精確測量工具的長度和直徑,并將這些數據傳輸給數控系統以進行相應的刀具補償。這一過程關鍵在于確保加工精度和減少手動設置時間,從而提高生產效率。漢測測量提醒您,以下是CNC對刀儀工作原理的具體步驟:


1.物理接觸或非接觸測量

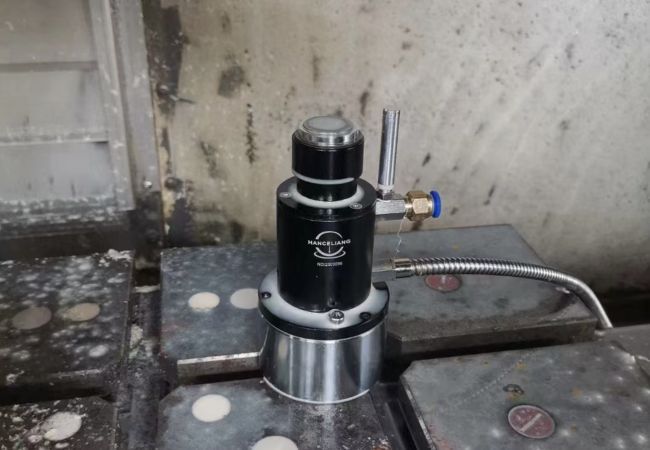

?物理接觸式對刀儀:當刀具接觸對刀儀的測量觸點時,會產生一個物理位移或電路閉合信號,這個信號表示刀具的末端或邊緣已經接觸到測量點。

?非接觸式對刀儀:使用激光或其他光學傳感器來檢測刀具的位置,當刀具切入激光束或被光學傳感器捕捉到時,對刀儀記錄刀具的位置。非接觸式對刀儀特別適用于脆弱或精細的刀具,以避免物理接觸可能導致的損傷。

2.信號傳輸

?對刀儀測量到的信號被轉換成電信號,通過有線或無線方式傳輸給CNC控制系統。這個信號包含了刀具與對刀儀接觸點的精確位置信息。

3.數據處理

?CNC控制系統接收到信號后,根據刀具觸點的位置信息計算出刀具的實際長度和直徑。這一計算過程考慮了對刀儀的位置、安裝高度和其他相關參數。

4.刀具補償設置

?基于測量結果,CNC系統自動更新刀具補償數據。這些數據對于確保加工過程中刀具路徑的準確性至關重要,特別是當使用多個刀具或刀具磨損時。

5.重復測量與校準

?為確保測量精度,對刀儀可能需要進行重復測量和校準。在一些高精度加工要求的應用中,定期校準對刀儀以保持其測量準確性是必要的。

6.反饋與優化

?在加工過程中,通過不斷的測量和反饋,CNC系統可以調整刀具路徑或加工參數,以應對刀具磨損或其他變化,確保加工質量。

CNC對刀儀的使用極大地提高了加工的自動化水平,減少了手動測量的時間和可能的人為錯誤,從而提升了加工效率和產品質量。
