CNC對刀儀是數控機床中用于精確設置和測量刀具位置的重要設備。其工作原理和應用對于確保加工過程中的精度和效率至關重要。漢測測量本文將詳細解析CNC對刀儀的工作原理及其在數控加工中的作用。
一、CNC對刀儀的基本功能
CNC對刀儀的主要功能是精確測量刀具的長度和半徑,以及在需要時進行校正。這確保了刀具在加工過程中能夠按照預定的路徑和深度進行切割。
二、工作原理

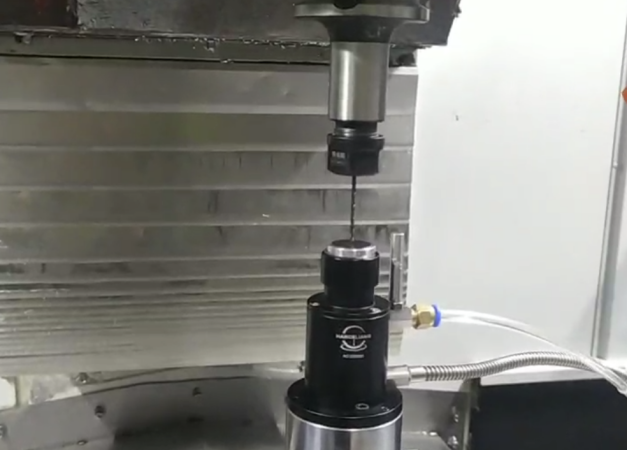

1.機械接觸式對刀儀:這種類型的對刀儀通過物理接觸刀具來測量。當?shù)毒哂|碰到對刀儀的測量頭時,會觸發一個開關或傳感器,從而記錄刀具的確切位置。這些數據隨后被用于校準機床的刀具位置。
2.非接觸式對刀儀:使用激光或其他無接觸傳感技術來測量刀具。當?shù)毒哌M(jìn)入傳感器的檢測范圍時,對刀儀記錄刀具的位置,無需物理接觸。
三、精確測量與校正
CNC對刀儀能夠非常精確地測量刀具的長度和半徑,以及刀尖的位置。這些測量對于確保加工過程中的精度至關重要。
四、自動化過程
大多數現代CNC對刀儀可以自動進行測量和校正。在自動模式下,機床控制系統會根據預設程序控制刀具移動到對刀儀位置進行測量,然后自動調整刀具位置參數。
五、提高加工精度與效率
通過精確設置刀具,CNC對刀儀有助于提高加工件的精度,減少加工錯誤。同時,自動化的對刀過程提高了生產效率,減少了機床的停機時間。
六、適用范圍廣泛
CNC對刀儀可用于多種類型的數控機床,包括銑床、車床等,適用于各種精密加工需求。
七、結語
CNC對刀儀的工作原理集合了現代傳感技術和自動化控制,其在數控加工中的應用顯著提高了加工的精度和效率。隨著制造業對精度和效率要求的不斷提高,CNC對刀儀將繼續在提升加工質量和優化生產流程中發揮關鍵作用。
