觸發式測頭和掃描式測頭

發布日期:2023-11-16 14:32:19  點擊次數:9800

在數控機床中,觸發式測頭和掃描式測頭是兩種常見的在機測量技術,漢測測量提醒您,它們各自具有不同的特點和適用場景:

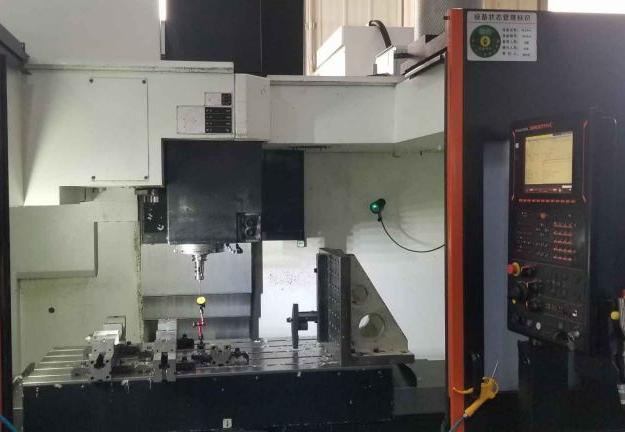

觸發式測頭和掃描式測頭

觸發式測頭(TouchTriggerProbes)

觸發式測頭是通過觸碰工件表面來進行位置測量的。當測頭的觸感針觸碰到工件時,針尖偏轉,從而觸發一個開關信號,該信號被發送到數控系統,用來計算被測點的坐標位置。

優點:

?簡單且易于使用。

?對于單個測量點非常快速和準確。

?適用于工件設置、特征測量以及檢測工件的在位情況。

缺點:

?僅在測頭與工件接觸點提供數據。

?不適合測量復雜形狀或連續曲線。

?測量速度較慢,因為每個點都需要單獨接觸。

掃描式測頭(ScanningProbes)

掃描式測頭可以在與工件表面接觸的同時沿著工件表面移動,持續收集數據點。這允許它們捕獲工件的連續輪廓數據,從而用于分析工件的實際幾何形狀。

優點:

?能夠連續測量,獲取大量數據點,適合復雜形狀和曲面。

?可以快速獲取工件的全面數據,適合做詳細的形狀和尺寸檢驗。

?收集到的數據可以用于詳細分析和逆向工程。

缺點:

?相對于觸發式測頭,復雜度和成本更高。

?需要更復雜的數據處理和分析軟件。

?測量過程中對機床和測頭的穩定性要求更高。

觸發式測頭和掃描式測頭兩種類型的測頭都需要定期的校準,以確保測量的準確性。在選擇適合的測頭時,需要考慮到生產環境、工件的復雜性、所需的測量速度和精度,以及成本因素。觸發式測頭適合簡單快速的點測量,而掃描式測頭適合對形狀復雜、需要高精度輪廓數據的工件進行測量。
