紅外線測頭,光學通訊測頭的應用與區別

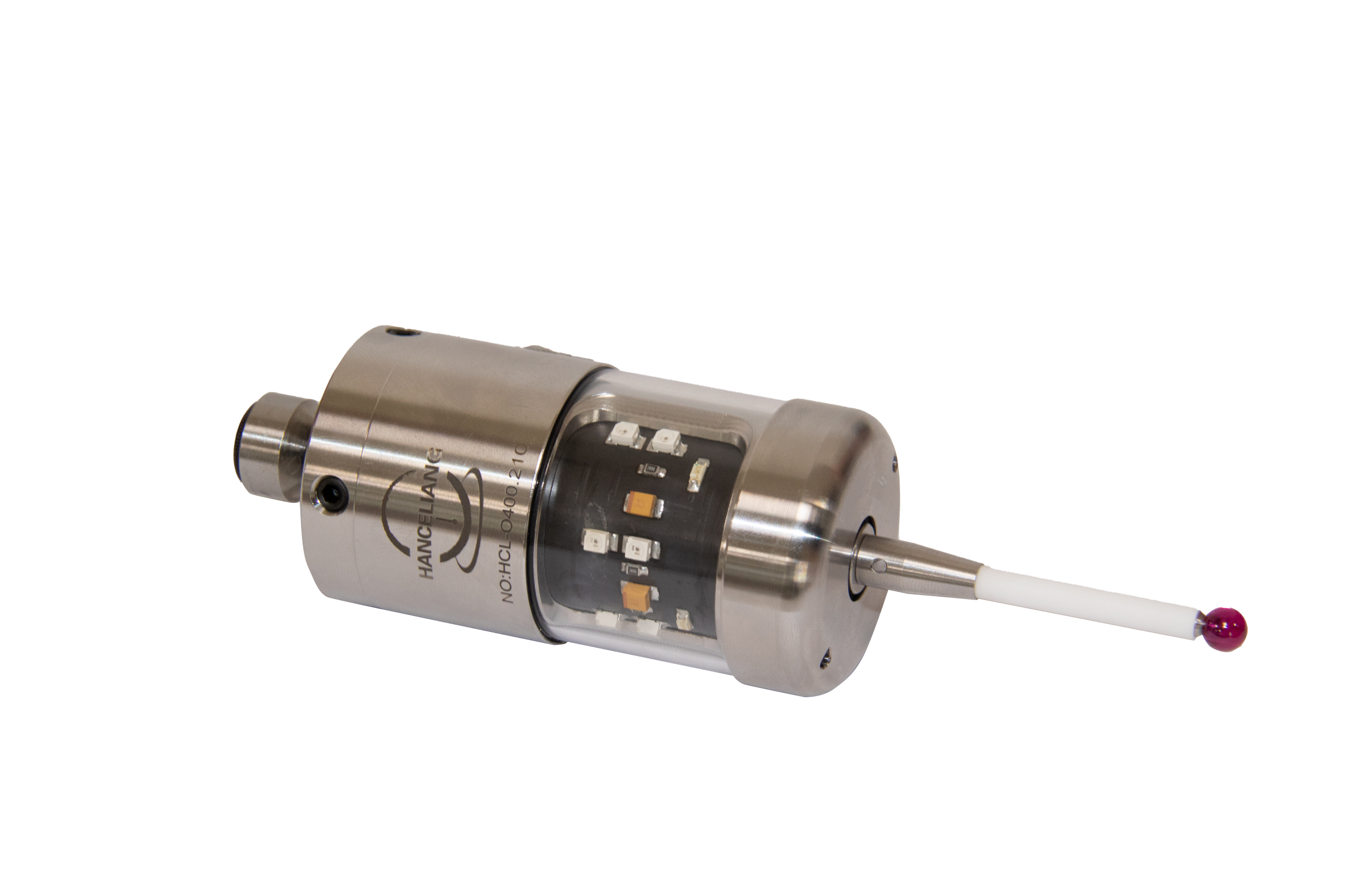

在機測頭分為兩大類,一類紅外線測頭系統,一類光學通訊測頭系統。紅外測頭是接觸式觸發測頭。當接近工件表面時,測針偏斜,緊接著觸發信號傳輸?shù)郊t外線接收器中。在機測頭分為兩大類,一類紅外線測頭系統,一類光學通訊測頭系統。
紅外測頭是接觸式觸發測頭。當接近工件表面時,測針偏斜,緊接著觸發信號傳輸?shù)郊t外線接收器中。該接收器將光信號轉換成一個電信號并傳遞到控制器??刂破鱾蓽y到各軸的當前位置之后就會生成基于當前校驗數據的測量結果。紅外傳輸式接觸測頭大多應用在批量化鉆攻機、數控銑床、加工中心和數控車床上。測頭皆采用不銹鋼材質、IP68密封等級等堅固的結構,能夠保證加工環境下的可靠使用。
光學通訊測頭是接觸式觸發測頭。當靠近工件表面時,測針偏斜,觸發信號會傳輸?shù)焦鈱W通訊接收器中,接著光學通訊接收器將光學通訊波轉換成一個電信號,并將該電信號傳遞到控制器。該信號能在大距離范圍內進行非可視傳輸,這就是為何光學通訊接觸測頭能夠?qū)S迷诖笮妄堥T機床及有障礙物不便安裝的機床。光學通訊傳輸也能用來完成工件內腔的測量任務。
