五向?qū)Φ秲x-HCL-MTS-25是蘇州漢測測量設備有限公司在CNC對刀儀產品上的更新。作為一款多功能的對刀儀器具，蘇州漢測HCL-MTS-25五向?qū)Φ秲x的作用優勢如下：

　　1，硬質合金材料，IP68級防水性能，可在各種復雜環境中正常工作。

　　2，高精度、長壽命：使用壽命大于2000萬次，重復測量精度≤1微米，在壽命和精度上符合CNC對刀儀的要求。

　　3，可測量刀具長度、直徑、刀擺，進行自動補償。

　　4，自帶吹氣桿組件，操作時可以通過直徑6毫米的外接氣管進行吹氣，保障測量更準確。

　　5，除了斷刀檢測功能外，測針采用防撞式和模塊化設計，在斷針后即時快速安裝，減少停機時間。

　　6，蘇州漢測該產品有分體式和一體式接線可供挑選。

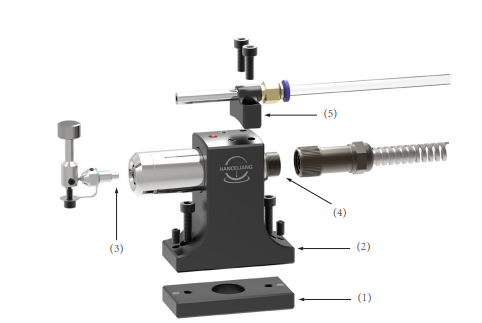

　　安裝使用方法：

　　步驟一：將底座安裝在機器操作平面上(最大支持M16螺釘)，盡可能保證水平。

　　步驟二：將對五向刀儀安裝座安裝在底座上，并用兩個M5*18螺釘大致鎖緊(之后還需微調)，將兩個M5*8頂絲裝入孔位。

　　步驟三：將盤型測針按圖片組裝好并裝入對刀儀本體中，用8mm固定扳手擰緊?？梢哉{(diào)節20或18、19頂絲將盤型測針大致調整為水平。

　　步驟四：將(分體式)對刀儀線纜插頭插入本體并擰緊;一體式五向?qū)Φ秲x自帶線纜，可忽略本步驟。

　　步驟五：安裝吹氣桿組件并接好氣管。

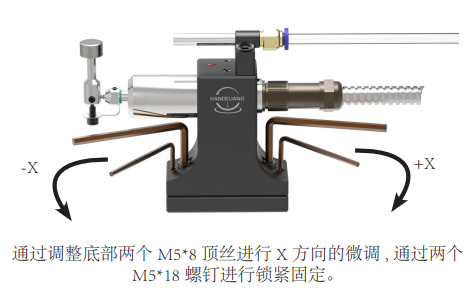

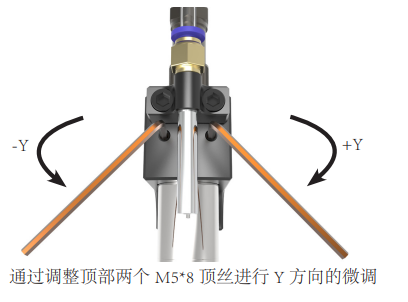

　　步驟六：按照下面圖示的指導調節對刀儀，調至盤型測針上平面誤差小于0.01mm。

      五向?qū)Φ秲xHCL-MTS-25作為蘇州漢測測量設備有限公司的新產品，在原有的斷刀檢測和自動對刀，刀補上進行了功能的健全，對精度和準確度都有了更好的保障。
