千分尺的工作原理是什么?千分尺是應用了螺旋副傳動的原理，借助測微螺桿與螺紋軸套的精密配合將測微螺桿的旋轉運動變?yōu)橹本€位移，即螺桿在軸套中旋轉一周，螺桿便沿著旋轉軸線方向前進或后退一個螺距的距離。因此，測微螺桿沿軸線方向移動的微小距離，就能用圓周上的讀數表示出來。

　　工作的時候，測微螺桿在螺紋軸套內轉動，測微螺桿尾部是一個錐體與微分簡內的錐孔連接，當轉動微分筒時，測微螺桿在螺紋軸套內與微分簡同步轉動，其直線移動量與微分筒的轉動量成正比。即其關系為：

　　LP0/(2元)

　　式中 L——測微螺桿的直線位移量，mm;

　　0——微分筒的轉動量，弧度;

　　P—測微螺桿的螺距，mm。

　　在用千分尺測量零件的尺寸時，把被測零件置于千分尺的兩個測量面之間，所以兩測量面之間的距離就是零件的測量尺寸。當測微螺桿在螺紋軸套中旋轉時，由于螺旋線的作用，測微螺桿就有軸向移動，使兩測量面之間的距離發生變化。

　　如測微螺桿按順時針方向旋轉一周，兩測量面之間的距離就縮小一個螺距。同理，若按逆時針方向旋轉一周，則兩測量面的距離就增大一個螺距。常用千分尺測微螺桿的螺距為0.5mm。因此，當測微螺桿順時針旋轉一周時，兩測量面之間的距離就縮小0.5mm。當測微螺桿順時針旋轉不到一周時，縮小的距離就小于一個螺距，它的具體數值，可從與測微螺桿結成一體的微分筒的圓周標尺標記上讀出。

　　在微分筒的圓周上刻有50格等分標記，當微分筒轉一周時，測微螺桿就推進或后退0.5mm，所以微分簡每轉過一小格，兩測量面之間轉動的距離為0.5/50，即0.01mm。由此可知，千分尺可以正確地讀出0.01mm，也就是于分尺的分度值為0.01mm。由于還能再估讀一位，可讀到毫米的千分位，所以螺旋測微器又名千分尺。

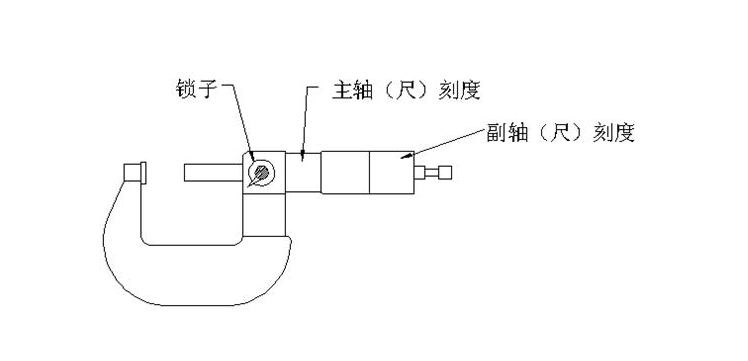

　　為了能讀出毫米的整數部分和半毫米部分，在固定套管上刻有一條縱向標記(即軸向中線)作為微分筒讀數的基準線。另外，為了計算測微螺桿旋轉的整數轉，在縱向標記的兩側刻有兩排標記，標記間距均為1mm，上下兩排相互錯開0.5mm，所以上排標記讀到的是毫米的整數部分，下排標記讀到的是半毫米部分，加上微分筒上的小于半毫米的小數部分，就可以在測量范圍內讀出完整的被測尺寸。
