機床走來走去常見的原因有兩個:1。公制系統。有些人必須按下軟鍵NO。搜索輸入?yún)?shù)時SCR,結果輸入,導致0號參數的公制改變,導致機床亂走。2是手動絕對ABS開關打開。機床操作面板上有按鈕,系統軟操作面板上也有一些按鈕。
一、手動絕對值開/關功能的優缺點手動絕對值開關是通過打開和關閉手動絕對值按鈕來選擇是否將手動操作(點動進給和手輪進給)的移動加到工件坐標系的當前位置。同時輸出一個檢測信號,表示CNC中的手動絕對值是開還是關。在實際加工中,經常使用手動絕對值開/關功能。用好了可以讓加工操作更簡單方便;如果用不好,往往會造成一些看起來很怪異或者導致撞刀的嚴重問題。上面提到的類似問題在調試維護中也經常遇到,但是手動絕對值開/關這個因素往往容易被忽略。正面影響:比如粗加工,有時候發現進給量太多/太少。此時可以通過該功能插入手動操作,減少/增加手動移動到工件坐標系當前位置的距離,保存重新對刀的操作等。與正面效應相比,負面效應更為普遍。因?yàn)榧庸ぶ薪?jīng)常涉及手工操作;有些機床廠家并沒有把這個功能直接做成操作面板上的按鈕,而是經常用K地址或者軟操作面板的開關把功能信號設置成0或者1,所以手動絕對值經常會在不經意間被關閉,從而產生問題。這個因素經常被忽視。
比如不小心或不經意關掉了手動絕對值(操作者不清楚,隨意按下軟操作面板),在加工過程中取決于工件的加工情況,或者刀具損壞需要更換,那么就涉及到手動操作,操作后往往會發生“撞刀”的事故;或者復位后繼續加工會莫名其妙的出現坐標不對的現象。
二。手動絕對值開/關功能手動絕對值的開和關由*ABSM(G6#2)信號的0和1切換。同時,信號MABSM(F4#2)可用于檢測手動絕對值信號的狀態。
注:*自動運行時,手動絕對值開被手動操作中斷時,ABSM信號為低電平
1有效:

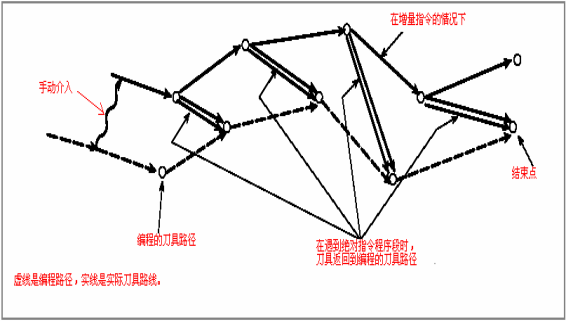

圖1手動絕對值開當一個程序段未結束時,插入手動操作移動一定距離。無論是絕對值指令還是增量指令,機床的刀具位置都會在這個程序段中通過手動操作來移動。
此后,程序段中平移后的刀具位置將保持不變,直到絕對值指令程序段出現。平移后,如果始終是增量指令,終點位置會被手動移動偏移,當前位置顯示已經包含了這個偏移。
2當手動絕對值關閉時,自動操作被手動操作中斷。

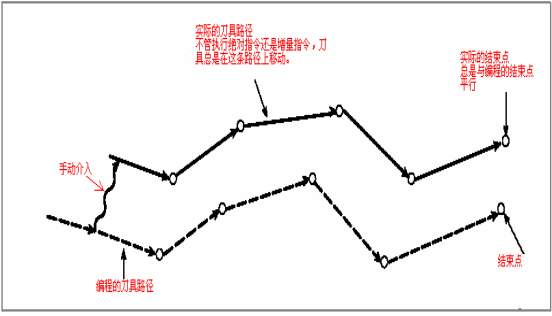

圖2手動絕對值關閉自動運行過程中,如果在一個程序段結束前或結束后插入手動操作,則無論是絕對值指令還是增量值指令,機床的位置都會被手動移動到這個程序段的終點和后續程序段的終點。操作后,當前位置的顯示值就是編程的結束值,就像沒有進行手動插入一樣,但實際上刀具位置已經被平移了。三。總結:從上面可以看出,手動絕對值關閉時,外觀容易誤導人,非常容易出現撞刀等問題。而且梯形圖在處理這個功能時,觸發G信號的條件往往是隱藏的,很難被發現。所以在處理對刀、坐標變換等問題時,建議有意識地考慮手動絕對值的因素。
