操作法內容:
操作法內容:加工某偏心零件,如圖1-59所示,需要在長方體上加工偏心軸和螺紋。生產過程中,需要在單動卡盤上進行重復找正,增加了勞動強度,加工效率低。為完成該零件的批量加工,結合零件特點,制作了專用偏心夾具,將偏心夾具裝夾在車床卡盤上,打表找正,然后將工件裝夾在夾具中,用螺釘壓緊固定,完成偏心軸和螺紋的加工。

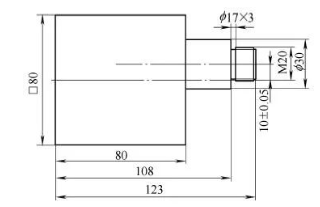

圖1-59 零件示意
針對偏心零件結構特點,設計在夾具上加工偏心方槽,實現零件的偏心軸中心與車床中心重合,然后用螺釘壓緊零件。加工過程中,裝夾、定位方便、準確、快捷。夾緊方式簡單便捷,能夠滿足偏心零件裝夾,保證加工質量,經濟性好,加工效率高。
夾具結構如圖1-60所示,該夾具制作過程為:先加工出圓柱形夾具體,在其端面加工一偏心內方孔,然后在夾具體上鉆兩個螺紋孔,安裝兩個螺釘用于緊固偏心零件。該夾具特點是:實現了臥式車床上用自定心卡盤自動找正零件中心,零件加工時不用打表找正,可以滿足批量生產要求。

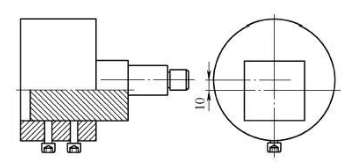

圖1-60 夾具結構示意
偏心距10mm可以根據零件結構調整,零件偏心尺寸是多少,夾具的偏心距隨之調整。另外,偏心距大于一定范圍后,應考慮零件旋轉時的配重問題,對夾具進行調整,設計安裝一定配重塊在夾具體上,實現夾具體在機床穩定旋轉的目的。
零件加工時,加工設備選擇臥式車床即可,首先將該夾具安裝在使用機床的自定心卡盤中,然后將所要加工的零件放置于該夾具的定位孔中,用兩個螺釘將零件鎖緊,啟動車床,進行加工。使用該夾具在保障工件技術要求的同時,降低了對操作者的技能要求,提高了生產效率,夾具結構設計簡單,操作方便,值得在行業內推廣應用,適用于各類偏心類、結構規整、簡單的零件。
