光電式z軸對刀儀使用方法?光電式Z軸對刀儀是一種用于數控機床的對刀設備,它使用光電傳感器來測量并設置工具的長度。本文將從蘇州漢測的專業視角出發,以下是光電式Z軸對刀儀的標準使用方法:
1.安裝對刀儀:

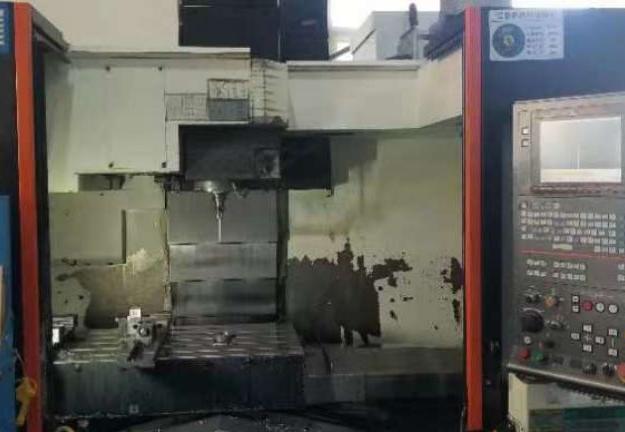

?將光電式Z軸對刀儀安裝在機床的工作臺或指定位置上。確保其穩定固定,并且與主軸垂直。
2.預熱機床(如需要):
?根據機床和對刀儀的規格,可能需要預熱機床以達到穩定的工作溫度。
3.初始化對刀儀:
?開啟對刀儀,并根據需要對其進行初始化或校準。
4.定位刀具:
?將刀具裝入主軸,并通過機床控制系統粗略定位刀具,使其位于對刀儀的上方。
5.進行精確對刀:
?緩慢下移刀具,直至刀具輕微接觸對刀儀的測量部分。光電式對刀儀在刀具接觸傳感器時會發出信號。
6.讀取和設置刀具長度:
?當接觸發生時,機床控制系統會自動讀取刀具當前的Z軸位置。
?根據讀取的數據設置刀具長度補償。
7.驗證刀具設置:
?在完成對刀后,可以通過一個簡單的試削程序來驗證刀具長度的設置是否準確。
8.注意事項:
?避免在對刀過程中對刀具或對刀儀施加過大的力量。
?確保在操作過程中,刀具和對刀儀的測量面保持清潔,以避免測量誤差。
光電式z軸對刀儀使用方法?光電式Z軸對刀儀因其高精度和便捷性,在精密加工中被廣泛使用。正確使用這種對刀儀可以顯著提高加工精度和效率。
