數控車床的在線測量指的是在加工過程中直接對工件進行尺寸和幾何特性的測量,而無需將工件從機床上卸下。這種測量方式對提高加工效率和保證產品質量非常重要。本文將從蘇州漢測的專業視角出發,以下是數控車床在線測量的基本原理和實施步驟:
基本原理

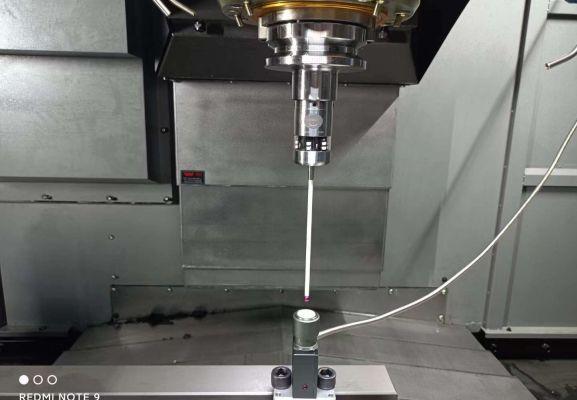

1.集成測量系統:數控車床通常配備有集成的測量系統,如接觸式或非接觸式測頭,用于在加工過程中測量工件。
2.實時數據采集:測量系統在加工過程中實時采集工件的尺寸和幾何數據。
3.數據處理與反饋:采集到的數據被傳輸?shù)綌?shù)控系統,系統根據這些數據調整加工參數,以糾正加工中的偏差。
實施步驟
1.預設測量程序:在加工開始前,設置合適的測量程序和參數,包括測量點的位置、測量頻率和所需的精度。
2.加工與測量:在加工過程中,根據設定的程序,測量系統定期或連續地測量工件。
3.分析數據:數控系統實時分析測量數據,判斷是否需要調整加工參數如刀具位置、切削速度等。
4.調整加工程序:如測量結果顯示尺寸偏差,系統自動或提示操作員手動調整加工程序。
5.重復測量:必要時重復測量,確保加工精度符合要求。
6.質量記錄:保存測量數據和加工參數,用于質量控制和后續分析。
注意事項
?確保測量設備的準確性和可靠性,定期進行校準和維護。
?根據工件的材料和加工類型選擇合適的測量頭。
?在高速加工或復雜形狀加工中,特別注意測量數據的準確性。
數控車床在線測量技術在提高生產效率、減少廢品和提升產品一致性方面起著關鍵作用,特別適用于大批量和高精度要求的加工。
